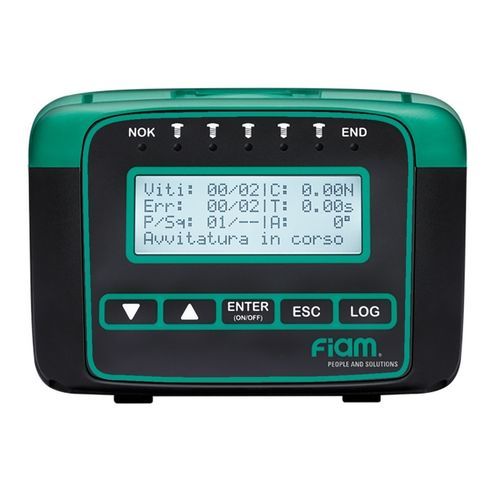

Unità di monitoraggio di serraggio TPU-M1

di velocitàcondizioni di macchinadi coppia

UNITÀ DI MONITORAGGIO TPU-M1
L’unità TPU-M1 monitora e gestisce le funzioni degli utensili di serraggio abbinati. Progettata per avvitatori elettrici brushless eTensil e motori per avvitare con frizione meccanica e arresto automatico, fornisce alimentazione agli utensili e offre controllo programmabile e comunicazione dati per linee di assemblaggio industriali.

FUNZIONALITÀ BASE

• Riconoscimento automatico dell’utensile collegato e configurazione immediata sui parametri per evitare errori di avvio
• Visualizzazione: esito OK/NOK, tempo di avvitatura e valore angolare
• Conteggio viti per funzione Poka Yoke
• Rilevamento anomalie di processo (es. filetti danneggiati, viti già avvitate)
• Memorizzazione fino a 99 operazioni di avvitatura
• Interfacciamento con PLC e altri dispositivi di linea; gestione remota possibile
• Gestione di giunzioni critiche (es. guarnizioni elastiche, componenti in gomma)

PROGRAMMAZIONE — SMART PRO EVO
Funzioni configurabili disponibili direttamente sull’unità per una rapida e intuitiva messa a punto.

MODALITÀ DI AVVIAMENTO

• Avviamento a leva
• Avviamento a spinta
• Leva + spinta
• “Leva bloccata” + spinta (modelli a pistola: solo pulsante; motori per avvitare: avviamento remoto disponibile)

CONTROLLO AGGIUNTIVO

• Blocco di avviamento in caso di anomalie
• LED di illuminazione frontale per l’area di lavoro
• Funzione svitatura: attivabile/disattivabile con velocità regolabile
• Soft start: rampa di accelerazione regolabile per facilitare l’inserimento della vite
• Velocità utensile: configurabile in un intervallo minimo/massimo

PRE/POST AUTOSVITATURA E AVVITATURA A TEMPO
Pre-autosvitatura: impostazione dell’angolo di svitatura e della pausa tra svitatura e successiva avvitatura (utile per operazioni su connettori). Post-autosvitatura: impostazione di angolo e pausa prima della rotazione inversa dopo fine avvitatura. Avvitatura a tempo: controllo del ciclo per avvitare a profondità definita piuttosto che a coppia definita.

STRATEGIE DI AVVITATURA

• Controllo coppia tramite frizione meccanica
• Controllo coppia con monitoraggio del tempo di avvitatura
• Controllo angolo e monitoraggio del tempo di avvitatura
• Controllo per tempo (avvitatura a tempo)

CARATTERISTICHE

• 8 programmi per il controllo del processo di avvitatura
• 1 sequenza programmabile fino a 8 step
• Retention: intervallo di attesa programmabile tra i programmi
• Connettore I/O: 8 ingressi / 8 uscite con 21 + 22 tipi di segnale
• 7 LED per visualizzazione immediata dello stato del processo
• Comunicazione seriale (RS232)
• Selezione lingua: IT, EN, DE, FR, ES, TR
• Certificazione ESD
• Cavo di alimentazione incluso
• Alimentazione: 100–240 Vac (operativo 230 Vac ±10% 50–60 Hz)
• Garanzia estesa: 2 anni o 1 milione di cicli

APPLICAZIONI
Soluzione Industry 4.0 progettata per interconnettersi con i sistemi di gestione dell’impianto per scambio dati, visualizzazione remota, controllo e gestione dei processi di avvitatura tramite piattaforme cloud.

SPECIFICHE TECNICHE

• Modello: TPU-M1
• Codice: 686200109
• Lunghezza cavo (m): 3
• Dimensioni (mm): L 185 x P 150 x H 105
• Per utensili/unità: eTensil E8C... / E8MC...
• Ingressi: 8
• Tensione di esercizio (Vdc): 32
• Uscite: 8
• Tensione di alimentazione (Vac): 100 - 240
• Tipo: Unità di monitoraggio
• Peso (Kg): 0.8
