Bullonatrice elettrica E8CC2A90-2000

angolarecon misurazione della coppia

Avvitatore/bullonatrice elettrica brushless con testa a 90° e controllo coppia/angolo tramite assorbimento della corrente.
Progettato e costruito da Fiam in Italia per ambienti di produzione Industry 4.0: compatto per punti di accesso difficili, bassa manutenzione e alta precisione di serraggio.

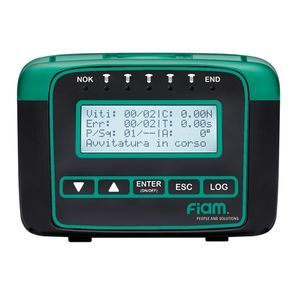

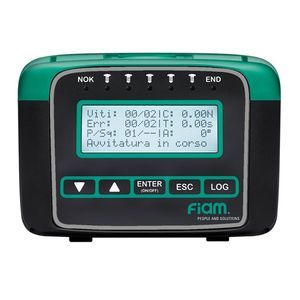

La coppia è rilevata dalla misura della corrente assorbita dal motore; l'angolo tramite sensori Hall integrati. Parametri regolabili durante il ciclo tramite unità di controllo abbinata (TPU-C1 o TPU-C3). Avviamento a leva con forza di attivazione 9 N. Pulsante di inversione utilizzabile anche per programmazione multifunzione con LED di segnalazione. Impugnatura ergonomica ambidestra studiata per ridurre lo sforzo operatore e adatta alla mano femminile.

Funzionalità base: avvitatore + unità TPU-C1

• 1 programma per il controllo del processo di avvitatura
• Riconoscimento automatico utensile e configurazione immediata
• Visualizzazione OK / NOK e tempo di avvitatura
• Visualizzazione della sequenza delle viti avvitate tramite LED
• Conteggio viti (Poka Yoke)
• Velocità utensile regolabile in range min/max
• LED di illuminazione con intensità regolabile
• Svitamento attivabile/disattivabile, velocità parametrizzabile
• Soft start: tempo di accelerazione regolabile
• Rilevamento anomalie di processo tramite controllo del tempo di avvitatura
• Memoria fino a 99 avvitature (statistiche)
• Gestione remota e interfaccia PLC
• Smart Thread per viti autofilettanti/autotaraudanti/autoperforanti
• Smart Speed: strategia in due fasi per velocità e precisione
• Funzioni parametrizzabili per diverse applicazioni
• I/O 8 + 8 programmabili (9 + 11 tipi di segnale)
• Programmazione Smart Pro per gestione fine ciclo/anomalie
• Connettività Industry 4.0

Strategie di avvitatura (TPU-C1)

• Controllo coppia
• Controllo coppia con monitoraggio del tempo di avvitatura

Funzioni aggiuntive: avvitatore + unità TPU-C3
Oltre alle funzioni TPU-C1, TPU-C3 offre:

• Controllo angolo min/max – metodo Poka Yoke
• Visualizzazione valore ANGLO a fine ciclo con tempo e coppia
• 8 programmi per controllo processo
• 1 sequenza programmabile fino a 8 step
• I/O 8 + 8 programmabili (21 + 22 tipi di segnale)
• Pre-autosvitamento: impostazione angolo e pausa tra autosvitamento e successiva avvitatura
• Post-autosvitamento: angolo e pausa dopo l'avvitatura
• Avvitatura a tempo: arresto per profondità senza definire coppia

Strategie aggiuntive (TPU-C3)

• Controllo coppia con monitoraggio angolo
• Controllo coppia con monitoraggio tempo e angolo
• Controllo angolo con monitoraggio coppia
• Controllo a tempo con monitoraggio coppia (avvitatura a tempo)

Caratteristiche

• LED di illuminazione frontale
• Cavo di collegamento incluso (3 m)
• Mandrino rapido (quadro maschio 1/4")
• Certificazione ESD
• Garanzia estesa: 2 anni o 1.000.000 cicli

Applicazioni
Linee di produzione industriale che richiedono alta flessibilità: ideale per i settori automotive e degli elettrodomestici e per serraggi in spazi ristretti o di difficile accesso (a ridosso di pareti, vicino a profili e sagomati).

Disponibili anche modelli con attacco uscita esagonale femmina per inseritori (modelli BITS)

Specifiche tecniche

• Modelli: 7 disponibili
• Attacco accessorio: quadro maschio 1/4"
• Lunghezza cavo: 3 m
• Unità compatibile: TPU-C1 / TPU-C3
• Dimensioni: Ø 39 x L 309 mm
• Impugnatura: testa angolare 90°, ergonomica ambidestra
• Tensione di esercizio (Vdc): 32
• Alimentazione (Vac): 100 - 240
• Avviamento: leva (sforzo 9 N)
• Peso: 0.76 kg
