L'attrezzo di sollevamento per pala singola è un sistema ausiliario per sollevamento e ancoraggio delle pale eoliche, adatto ad impieghi onshore e offshore e a lunghezze di pala da standard a ultra-lunghe. Garantisce movimentazione sicura, stabile e flessibile per migliorare la produttività in cantiere e ridurre i tempi di installazione.

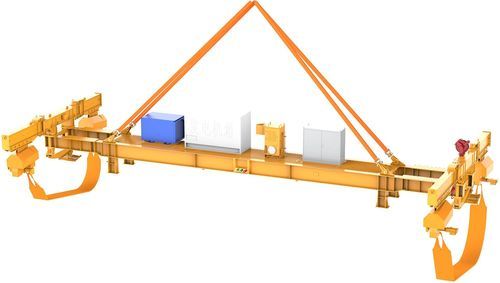

Tipo orizzontale con cinghia di sollevamento — Caratteristiche principali

• Alta versatilità: amplia l'ambito di applicazione variando il tipo di cinghia e i fori di montaggio.
• Design leggero con componenti ottimizzati per il trasporto e la movimentazione.
• Dispiegamento rapido: braccio della trave pieghevole permette trasporto integrato e riduce l'assemblaggio in sito.
• Controllo wireless a ridondanza doppia con modalità hold-to-run e a due pulsanti per operazioni sicure.
• Limiti di finecorsa e sensori di pressione consentono l'arresto automatico per prevenire danni alla pala.
• Progettazione modulare e in serie accorcia i tempi di consegna e semplifica gli ordini complessi.

Tipo orizzontale con cinghia di sollevamento — Componenti e funzioni
Struttura in acciaio
Telaio in lamiera d'acciaio ad alta resistenza come elemento portante principale; campate modulari permettono l'adattamento a diversi profili di pala per un aggancio preciso e controllo stabile dell'assetto.

Gruppo di sollevamento
Controllo coordinato multi-sollevatori che consente sollevamenti uniformi e fine regolazione dell'orientamento per un allineamento accurato nei punti di connessione.

Sistema di alimentazione
Unità di alimentazione indipendente integrata che consente operazione autonoma senza alimentazione esterna; fornisce energia stabile per i sistemi elettronici e idraulici.

Sistema di rilascio
Supporta rilascio automatico e sblocco manuale forzato in caso di perdita di alimentazione; feedback di posizione e protezione di finecorsa prevengono inceppamenti; design a interblocco evita lo scorrimento simultaneo delle cinghie alle estremità.

Meccanismo di bloccaggio
Azionamento idraulico con arresto a rilevamento automatico della pressione; giunto sferico multi-asse che segue la curvatura della pala; tamponi in gomma resistenti all'usura proteggono la superficie garantendo presa sicura.

Sistema di controllo elettrico
Controllo PLC con radiocomando; sensori di carico, pressione e posizione forniscono monitoraggio in tempo reale e controllo automatico preciso durante il sollevamento.

Cinghie e grilli
Cinghie piatte ad alta resistenza per proteggere la superficie della pala; grilli forgiati in lega assicurano prestazioni di portata affidabili.


Tipo orizzontale con morsetto a C — Caratteristiche principali

• Adattabile a più modelli di pala mediante cambio dei morsetti.
• Progettato per ambienti offshore severi con alta classe di corrosione e elevati gradi di protezione IP.
• Operativo con venti fino a 22 m/s, ampliando le finestre operative.
• Controllo wireless a ridondanza doppia con modalità hold-to-run e a due pulsanti.
• Finecorsa e sensori di pressione forniscono arresto automatico per evitare danni alla pala.
• Progettazione modulare e in serie per tempi di consegna ridotti.
• Design integrato di montaggio/smontaggio consente l'uso dello stesso equipaggiamento per installazione e dismissione di una singola pala.
• Sistema tagline intelligente con controllo automatico della tensione per mantenere il sollevamento stabile e sicuro.

Tipo orizzontale con morsetto a C — Componenti e funzioni
Struttura in acciaio
Realizzata in lamiera di acciaio legato ad alta resistenza con saldatura di precisione per garantire stabilità e capacità portante con campate regolabili.

Meccanismo di bloccaggio
Presa flessibile con bloccaggio rigido: tamponi antiscivolo resistenti all'usura conformi alla superficie della pala; azionamento idraulico con pressione regolabile per sopprimere oscillazioni o torsioni durante il sollevamento.

Sistema tagline
Regolazione dell'assetto in tempo reale con controllo automatico della tensione; freno autobloccante contrasta oscillazioni e torsioni indotte dal vento in quota.

Sistema di rotazione / beccheggio
Permette la rotazione precisa dell'angolo della pala per un rapido allineamento con il mozzo, migliorando l'efficienza di installazione e riducendo il ciclo di sollevamento.

Sistema di alimentazione
Unità di alimentazione indipendente integrata con avviamento di emergenza, protezione da sovraccarico e allarmi di basso olio per un funzionamento autonomo e sicuro.

Sistema di controllo elettrico
Controllo PLC con radiocomando; i sensori permettono il controllo automatico della regolazione dell'angolo, del bloccaggio e del rilascio.

Sistema idraulico
Progettazione idraulica integrata con componenti ad alta affidabilità, ottima tenuta, rischio minimo di perdite, controllo preciso della pressione di serraggio e della velocità di beccheggio; protezioni contro sovraccarichi e sovrapressioni incluse.

Specifiche — Tipo orizzontale con cinghia di sollevamento
Carico nominale: 40 t – 120 t
Peso dell'attrezzo: 12 t - 38 t
Materiale principale: Q355E / Q460E
Dimensioni (L × P × A): 11500 × 7100 × 2300 mm
Resistenza alla corrosione: C4 / C5
Temperatura operativa: -30 ℃ a 50 ℃
Velocità massima del vento in esercizio: 18 m/s
Spazio di presa della pala: regolabile 11 m - 20 m

Specifiche — Tipo orizzontale con morsetto a C
Carico nominale: 65 t - 120 t
Peso dell'attrezzo: 65 t - 110 t
Materiale principale: Q355E / Q460E / Q690E
Dimensioni (L × P × A): 24000 × 11500 × 15000 mm
Resistenza alla corrosione: C4 / C5
Temperatura operativa: -30 ℃ a 50 ℃
Velocità massima del vento in esercizio: 22 m/s
Spazio di presa della pala: regolabile 9 m - 18 m

Caratteristiche tecniche

• Tipo di prodotto: Attrezzo di sollevamento e ancoraggio per pale di turbine eoliche (pala singola).
• Configurazioni: Orizzontale con cinghia di sollevamento; Orizzontale con morsetto a C.
• Intervalli di carico nominale: Cinghia: 40 t – 120 t; Morsetto C: 65 t – 120 t.
• Intervalli di peso dell'attrezzo: Cinghia: 12 t - 38 t; Morsetto C: 65 t - 110 t.
• Materiali principali: Q355E, Q460E, opzionale Q690E (morsetto C).
• Dimensioni: Cinghia 11500 × 7100 × 2300 mm; Morsetto C 24000 × 11500 × 15000 mm.
• Classe di corrosione: C4 / C5 adatta per applicazioni offshore.
• Temperatura di esercizio: -30 ℃ a 50 ℃.
• Velocità massima del vento: Fino a 18 m/s (cinghia); fino a 22 m/s (morsetto C).
• Spazio di presa della pala: Cinghia 11 m - 20 m; Morsetto C 9 m - 18 m.
• Sottosistemi chiave: struttura in acciaio, gruppo di sollevamento, sistema di alimentazione, sistema di rilascio, meccanismo di bloccaggio, controllo PLC con radiocomando, sistema idraulico, sistemi tagline e di beccheggio, cinghie e grilli.
