Panoramica

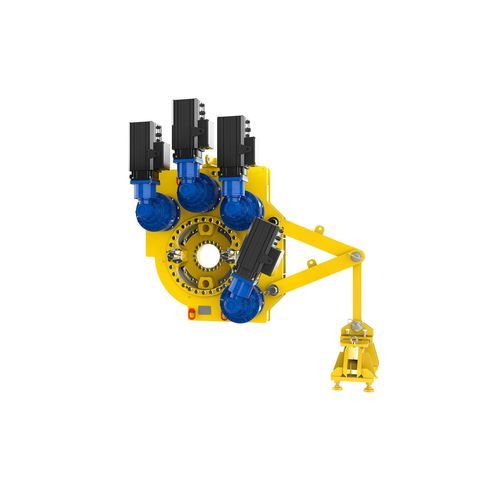

L'utensile di rotazione del mozzo è un sistema ausiliario specializzato per l'installazione e la manutenzione degli aerogeneratori, progettato per generatori a doppia alimentazione e a trasmissione semi-diretta. Azionato da un motore tramite un riduttore, ruota il mozzo per posizionare le pale agli angoli precisi necessari per assemblaggio, ispezione e manutenzione. Il sistema integra bloccaggio meccanico, funzione di follow-up delle pale, protezioni di sicurezza complete e elevata resistenza alla corrosione.

Funzionalità chiave

• Operazione sincronizzata multi-motore con controllo logico intelligente per una distribuzione uniforme della coppia tra le unità di azionamento.
• Sistema di controllo servo PLC in anello chiuso che garantisce posizionamento ad alta precisione dell'angolo di rotazione.
• Doppi bloccaggi meccanici con dispositivi di monitoraggio per prevenire errori d'uso e massimizzare l'affidabilità.
• Funzione "Blade following": consente l'arresto e la ripresa sicuri delle operazioni senza smontaggio in condizioni particolari.
• Ridondanza di azionamento: le unità rimanenti possono completare l'operazione di rotazione in caso di guasto di una singola unità.
• Multipli modi di funzionamento selezionabili con interblocchi di sicurezza per una gestione sicura.
• Protezioni integrate contro fulmini, cortocircuiti, sovracorrente e sovratensione.

Componenti principali e ruoli

• Motore servo: Controllo in anello chiuso per la regolazione precisa di velocità e coppia, garantendo una rotazione fluida e controllata.
• Riduttore: Struttura ad ingranaggi planetari con elevata capacità di carico che converte l'ingresso ad alta velocità del motore in uscita a bassa velocità e coppia elevata necessaria per la rotazione.
• Carcassa: Struttura meccanica ottimizzata che fornisce supporto robusto e protezione affidabile per il sistema di trasmissione interno.
• Assieme disco adattatore: Interfaccia universale con alta precisione di battuta e coassialità per eliminare carichi aggiuntivi e vibrazioni dovuti a deviazioni di montaggio.
• Braccio reattivo: Trasmette le forze reattive al telaio principale compensando automaticamente le deviazioni angolari di montaggio per evitare stress e danni all'attrezzatura.
• Cabinet di controllo elettrico: Layout modulare per facilitare la manutenzione e l'espansione funzionale, dotato di protezioni a più livelli per garantire operazioni di rotazione sicure e affidabili.

Specifiche tecniche

• Aerogeneratore applicabile: Doppia alimentazione (adatto anche ai modelli a trasmissione semi-diretta)
• Coppia nominale di azionamento: 75 kNm - 150 kNm
• Tipo di azionamento: Motore
• Numero di unità di azionamento: 4
• Potenza motore: 7,9 kW
• Peso dell'utensile: 2780 kg
• Dimensioni (L × P × A): 1370 mm × 890 mm × 1865 mm
• Temperatura di esercizio: -25 °C - +50 °C
• Grado di protezione: IP55
• Resistenza alla corrosione: C5-M
• Altitudine di esercizio: ≤ 3000 m
