Attuatore elettrico IHM-15

rotativoAC230 V

Panoramica

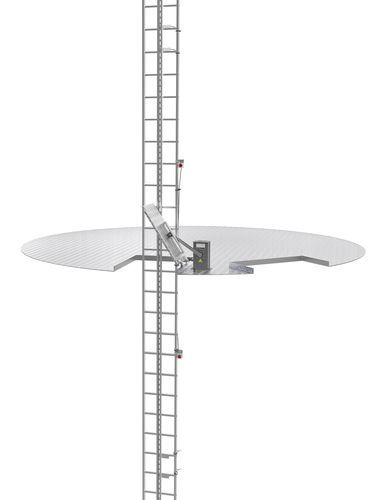

L'apri-lucernario automatico automatizza l'apertura e la chiusura delle botole di piattaforma al passaggio dei sistemi di accesso, consentendo il controllo senza mani delle botole per l'accesso del personale su piattaforme industriali e gondole di turbine eoliche.

Vantaggi principali

• Controllo intelligente: apertura/chiusura automatica attivata dal riconoscimento della distanza e da sensori.
• Bloccaggio positivo: ritenuta integrata che impedisce alla botola di richiudersi improvvisamente.
• Calibrazione zero automatica: pronto all'uso senza procedure di taratura manuale.
• Ingombro ridotto: progettato per non interferire con le aree di lavoro della piattaforma.
• Durata prevista: oltre 25 anni in base a materiali e costruzione.
• Compatibilità multi-scenario: compatibile con arrampicata manuale, Climb Assist e Climb Auto System; si adatta alla maggior parte delle piattaforme e controlla coperture fino a 15 kg con trasmissione di terza generazione ad alto torque.
• Installazione semplice: collegamento con un unico cavo e otto bulloni; una persona può installare in ~45 minuti (plug-and-play, retrofit minimo).
• Protezioni multiple e progettazione senza manutenzione per esercizio prolungato.

Dettagli prodotto — Componenti e funzionamento

• Piastra di guida: guida per le ruote fissata alle botole per assicurare il percorso corretto.
• Asta di collegamento: trasmette il movimento dall'unità di azionamento per aprire e chiudere le botole tramite il dispositivo guida.
• Botole di piattaforma: montate sul bordo della gonna della piattaforma con cerniere per prevenire la caduta di persone e oggetti; è possibile utilizzare la botola esistente o realizzarla in loco secondo le condizioni reali.
• Pulsante sulla piattaforma (opzione manuale): pulsante nella parte superiore per azionare manualmente apertura/chiusura durante l'accesso del personale.
• Pulsante sotto la piattaforma (opzione manuale): pulsante nella parte inferiore per azionare manualmente apertura/chiusura durante l'accesso del personale.
• Unità di azionamento: montata sul lato della cerniera della botola; fonte di potenza principale dell'apri-lucernario automatico.
• Sensore superiore: installato nella parte superiore della piattaforma per l'uso con Climb Auto System; attiva apertura/chiusura automatica quando viene rilevato CAS.
• Sensore inferiore: installato sotto la piattaforma per l'operazione attivata da CAS.

Modelli

• IHM-15 — modello ad apertura laterale
• IHA-15 — modello ad apertura posteriore

Installazione e compatibilità
Installazione plug-and-play senza modifiche strutturali né cambiamenti alle specifiche dei dispositivi di protezione del circuito. Collegamento con un unico cavo e otto bulloni; installazione tipica da parte di una sola persona in ~45 minuti. Compatibile con accesso manuale, Climb Assist, Climb Auto System e scenari simili.

Note aggiuntive
L'unità presenta resistenza alle temperature e trattamento anticorrosione per una lunga durata in condizioni ambientali diverse.

Specifiche

• Modello: IHM-15
• Dimensioni: 174 mm × 131 mm × 314 mm
• Alimentazione: Monofase AC 200–240 V
• Potenza: 60 W
• Grado di protezione: IP44 (grado superiore opzionale)
• Classe anticorrosione: C4
• Temperatura di esercizio: -40℃ – +60℃
• Certificazioni: CE, EMC, ETL, UL
• Peso massimo del coperchio controllabile: fino a 15 kg
