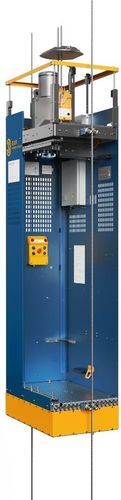

Montacarichi a motore WM08R series

elettricoper il settore dell'ediliziaper cantiere

Panoramica
Il montacarichi di servizio guidato a fune impiega le funi guida laterali come rotaia e si muove lungo la fune di lavoro tramite un argano di trazione. Progettato per torri con diametro superiore ridotto e spazio limitato in sommità, assicura il trasporto verticale di personale e attrezzi per ispezioni, manutenzione e lavori in quota.

Dodici livelli di sicurezza

• Funzione unica di segnalazione intelligente – agevola l'uso e la diagnostica.
• Sistemi di sollevamento e sicurezza completamente indipendenti – protezione ridondante per persone e attrezzature.
• Dispositivo di arresto con rilevamento omnidirezionale – rilevamento ostacoli su tutta la gamma.
• Protezione meccanica da sovraccarico – impedisce carichi eccessivi.
• Test di fatica di 60.000 cicli per l'argano di trazione – durabilità verificata.
• Protezione contro il sovravelocità – intervento automatico in caso di perdita di velocità.
• Struttura portante ad alta resistenza – progettata per carichi di servizio prolungati.
• Discesa manuale – abbassamento controllato in caso di mancanza di alimentazione.
• Porta di backup con interruttori di blocco – controllo accessi in emergenza.
• Interblocco meccanico – protezione aggiuntiva contro le cadute.
• Blocco elettromagnetico porta – sblocco d'emergenza e chiusura sicura.
• Indicatore di piattaforma – feedback visivo della posizione di parcheggio.

Dettagli prodotto - Componenti chiave

• Argano di trazione: Aziona salita e discesa tramite attrito tra riduttore e fune per un movimento verticale regolare.
• Pannello sensore superiore: Si comprime al contatto con un ostacolo e attiva l'arresto immediato.
• SafeLock: Dispositivo di emergenza che blocca e arresta il montacarichi in caso di perdita di velocità.
• Punto di ancoraggio: Punti di ancoraggio certificati per protezione contro le cadute, da usare con imbrago integrale; ogni punto è previsto per un operatore.
• Quadro di controllo: Sistema di controllo integrato posizionato all'interno della cabina per la gestione operativa.
• Box operatore: Interfaccia operativa utilizzabile sia dentro che fuori la cabina.
• Fune guida: Guida verticale primaria che permette uno spostamento stabile lungo la torre.
• Pannello sensore inferiore: Rileva ostacoli alla base della cabina e segnala l'arresto immediato.

Caratteristiche principali

• Sottosistemi di sollevamento e sicurezza indipendenti
• Dispositivo di arresto con rilevamento omnidirezionale e interruttori di sicurezza per protezione completa
• Sistema di protezione anticaduta per garantire la sicurezza di personale e attrezzature
• Sistema di controllo informativo intelligente opzionale per stato e diagnostica
• Protezione meccanica da sovraccarico
• Tecnologia di trazione avanzata per funzionamento stabile
• Struttura portante ad alta resistenza
• Discesa manuale per abbassamento di emergenza controllato
• Porta di sicurezza di backup installate in alto e in basso della cabina
• Indicatore di piattaforma opzionale
• Interblocco meccanico opzionale
• Blocco elettromagnetico porta opzionale

Specifiche (tabella)
Modello: WM08R224 | WM08R230
Carico nominale: 240 kg | 300 kg
Capacità: 2 persone | 2 persone
Velocità: 18 m/min, 21 m/min | 18 m/min, 21 m/min
Dimensioni (LxPxA): 960 x 600 x 2980 mm | 960 x 600 x 2980 mm
Tensione nominale: 400 V/690 V, 50 Hz/60 Hz, 3P+PE | 400 V/690 V, 50 Hz/60 Hz, 3P+PE
Temperatura di funzionamento: -30℃ a 60℃ (versione a bassa temperatura personalizzabile disponibile) | -30℃ a 60℃ (versione a bassa temperatura personalizzabile disponibile)
Temperatura ambiente: -60℃ a 75℃ | -60℃ a 75℃

Specifiche tecniche

• Modello: WM08R224; WM08R230
• Carico nominale: WM08R224 = 240 kg; WM08R230 = 300 kg
• Capacità: 2 persone (entrambi i modelli)
• Velocità: 18 m/min o 21 m/min (entrambi i modelli)
• Dimensioni (LxPxA): 960 x 600 x 2980 mm (entrambi i modelli)
• Tensione nominale: 400 V / 690 V, 50 Hz / 60 Hz, 3P+PE
• Temperatura di funzionamento: -30℃ a 60℃ (modello a bassa temperatura personalizzabile)
• Intervallo temperatura ambiente: -60℃ a 75℃
• Funzioni di sicurezza: dispositivo di arresto con rilevamento omnidirezionale, protezione meccanica da sovraccarico, protezione contro il sovravelocità, SafeLock, interblocco meccanico (opzionale), blocco elettromagnetico porta (opzionale), porte di emergenza, punti di ancoraggio per protezione contro le cadute
• Controllo e operatività: Quadro di controllo all'interno della cabina; box operatore utilizzabile dentro e fuori la cabina; sistema informativo intelligente e indicatore di piattaforma opzionali
