Ascensore a motore WM07L series

elettricoa piattaforma

Panoramica

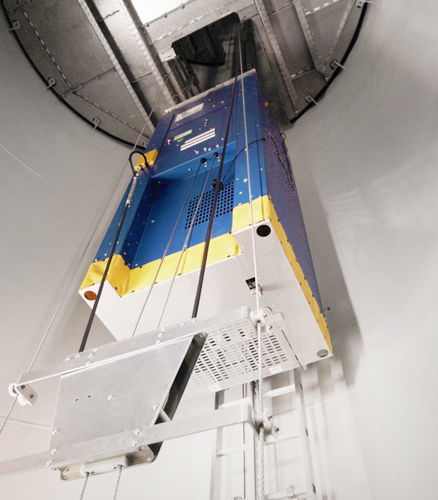

Il montacarichi di servizio guidato da scala si collega alla scala tramite bracci di supporto superiore e inferiore con ruote di guida, garantendo un movimento verticale guidato e riducendo le deviazioni durante l'uso. Progettato per installazioni in quota, supporta carichi maggiori e integra più sistemi di sicurezza per applicazioni in torri alte.

Dodici livelli di sicurezza

• Prompt informativi intelligenti per notifiche di stato in loco.
• Sistemi di sollevamento e di sicurezza completamente indipendenti per la ridondanza.
• Dispositivo di finecorsa con sensori omnidirezionali per protezione di limite a copertura totale.
• Protezione meccanica da sovraccarico per prevenire il sollevamento oltre la capacità.
• Argano di trazione testato per 60.000 cicli di fatica per durabilità.
• Protezione contro la sovravelocità per arrestare discese non controllate.
• Struttura portante ad alta resistenza per sostenere i carichi applicati.
• Meccanismo di discesa manuale per abbassamenti di emergenza controllati.
• Porte di emergenza secondarie con interruttori di interblocco in alto e in basso.
• Interblocco meccanico per protezione dalle cadute.
• Serratura elettromagnetica per porte che consente lo sblocco di emergenza controllato.
• Indicatore di livello della piattaforma per identificare la posizione di parcheggio/atterraggio.

Dettagli prodotto (componenti e funzioni)

• Pannello sensore superiore: Montato nella parte superiore della cabina; la compressione al contatto attiva un sensore che arresta immediatamente il montacarichi per evitare impatti.
• SafeLock: Rilevatore di sovravelocità che si attiva automaticamente se la discesa supera la velocità preimpostata, arrestando il montacarichi.
• Argano di sollevamento: Argano progettato con precisione che garantisce un funzionamento fluido e supporta elevate altezze di sollevamento.
• Quadro di controllo: Unità di controllo centrale che ospita quadri di manovra a bassa tensione e apparecchiature di controllo, segnalazione, protezione e regolazione.
• Scala in alluminio: Funziona come dispositivo di salita per il personale e come guida per il montacarichi.
• Braccio di supporto superiore: Gruppo braccio di supporto con ruota di guida che si muove lungo il montante verticale della scala per garantire il movimento guidato.
• Braccio di supporto inferiore: Braccio di supporto speculare nella sezione inferiore che mantiene l'allineamento e la stabilità.
• Pannello sensore inferiore: Posizionato sotto la cabina; si comprime al contatto e attiva l'arresto immediato per prevenire impatti.

Caratteristiche principali

• Sottosistemi di sollevamento e sicurezza indipendenti.
• Dispositivo di finecorsa con sensori omnidirezionali e interruttori di sicurezza per protezione completa.
• Sistema di protezione anti-caduta per la sicurezza del personale e delle attrezzature.
• Sistema di controllo informativo intelligente opzionale per monitoraggio.
• Protezione meccanica da sovraccarico.
• Tecnologia di azionamento avanzata per prestazioni di sollevamento affidabili.
• Struttura portante ad alta resistenza.
• Discesa manuale per abbassamenti controllati.
• Porte di sicurezza di emergenza installate in alto e in basso della cabina.
• Interblocco meccanico (standard).
• Interblocco meccanico (configurazione opzionale).
• Serratura elettromagnetica porta (opzionale).

Specifiche

• Modello: WM07L225
  WM07L335
  WM07L445
• Carico nominale: 250 kg (WM07L225)
  350 kg (WM07L335)
  450 kg (WM07L445)
• Capacità: 2 persone (WM07L225)
  3 persone (WM07L335)
  4 persone (WM07L445)
• Velocità: 18 m/min, 21 m/min (tutti i modelli)
• Dimensioni (L×W×H): 860 × 800 × 2750 mm (WM07L225)
  950 × 860 × 2750 mm (WM07L335)
  1200 × 860 × 2750 mm (WM07L445)
• Tensione nominale: 400 V / 690 V, 50 Hz / 60 Hz, 3P+PE (tutti i modelli)
• Temperatura di esercizio: -30℃ a 60℃ (modello bassa temperatura personalizzabile disponibile)
• Temperatura ambiente: -60℃ a 75℃
