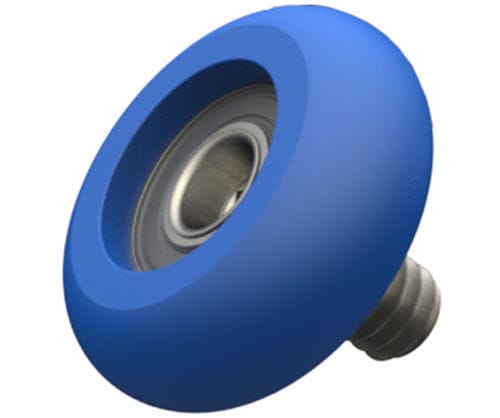

Supporto per cuscinetto radiale TR-C

in acciaioin acciaio inossidabilein PEEK

Panoramica
Copriguida a superficie radiale con perno a basso profilo permanentemente swaged nel cuscinetto per montaggio mediante perno filettato. Elimina la necessità di dado, bullone e distanziale separati. Disponibili con cuscinetti in acciaio o acciaio inossidabile, in versioni con protezione metallica o tenuta in gomma. Coperture ruota in vari materiali: acciaio inossidabile 303, poliuretano grigio 70D, nylon blu, poliacetale, PEEK e acciaio 1045 con finitura electroless.

Tipi di prodotto

• Coperture per cuscinetto TR-C — Montaggio con perno filettato, superficie radiale; scelta di materiali di copertura e configurazioni cuscinetto (acciaio o inox).

Esempi di codici

• TRC-160604-SSR4R-C — Filettatura 1/4-20; D 1 in; Ruota: Stainless; Cuscinetto: Stainless, tenuta in gomma.
• TRC-160604-SSR4Z-C — Filettatura 1/4-20; D 1 in; Ruota: Stainless; Cuscinetto: Stainless, scudo metallico.
• TRC-180804-SS1602R-C — Filettatura 1/4-20; D 1-1/8 in; Ruota: Stainless; Cuscinetto: Stainless, tenuta in gomma.
• TRC-240908-SSR8R-C — Filettatura 1/2-13; D 1-1/2 in; Ruota: Stainless; Cuscinetto: Stainless, tenuta in gomma.
• TRE-160604-R4R-C — Filettatura 1/4-20; D 1 in; Ruota: PEEK (color cannella); Cuscinetto: Steel, tenuta in gomma.

Caratteristiche / Specifiche tecniche

• Montaggio: montaggio con perno filettato con perno a basso profilo swaged nel cuscinetto (non richiede dado, bullone o distanziale).
• Tipo di superficie: radiale.
• Opzioni cuscinetto: acciaio o inox; tenuta (gomma) o scudo (metallo).
• Materiali copertura ruota: acciaio inossidabile 303; poliuretano grigio 70D; nylon blu; poliacetale; PEEK; acciaio 1045 con finitura electroless.
• Esempi di filettature e dimensioni: 1/4-20, 5/16-18, 3/8-16, 1/2-13; diametri: 1 in, 1-1/8 in, 1-1/4 in, 1-1/2 in.
• Superficie tipica della ruota: radiale.
