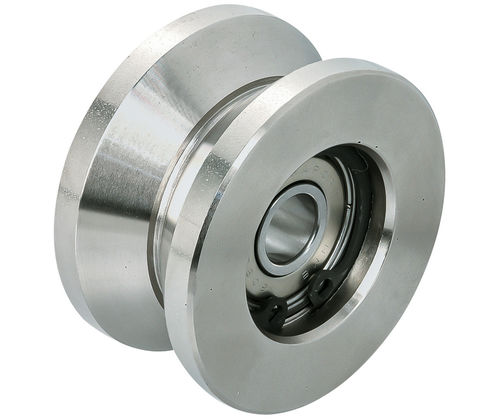

Copertura di protezione per uso industriale GRL-S2-Y

per la logisticaper cuscinetti

Descrizione

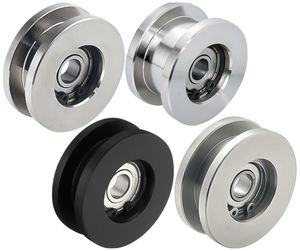

Questi coperchi cuscinetto per rulli guida presentano una superficie con scanalatura a Y e doppi cuscinetti, progettati per applicazioni a carico elevato. Indicati per porte scorrevoli, trasporto di portatori e sistemi di movimentazione industriale simili. Compatibili con guide in barra d'acciaio rotonda lucidate commerciali e barre d'acciaio a profilo angolare. Corpo: acciaio 1045 nichelato. Cuscinetto e anello di arresto di tipo C: acciaio.

Varianti (tabella)
ID | SKU | Numero parte | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | W (mm) | W1 (mm) | D5 Min. (mm) | R Min. (mm) | D5 Max. (mm) | R Max. (mm) | A (mm) | B (mm) | Tipo cuscinetto | Pernio rullo applicabile | PN
151050 | GRL50S2-Y | GRL50S2-Y | 10 | 50 | 32 | 26 | 22 | 27 | 18.1 | 14 | 26.2 | 20 | 30.3 | 5.5 | 16 | 6000ZZx2 | RLB1016 |
151075 | GRL60S2-Y | GRL60S2-Y | 12 | 60 | 38 | 32 | 26 | 33 | 22.5 | 16 | 30.5 | 25 | 36.6 | 6.5 | 20 | 6201ZZx2 | RLB1220 |
151097 | GRL70S2-Y | GRL70S2-Y | 15 | 70 | 41 | 35 | 29 | 39 | 30.1 | 22 | 36.1 | 38 | 47.0 | 8.5 | 22 | 6202ZZx2 | RLB1522 |

Media
Specifiche (PDF) disponibili nella sezione Documenti.

Specifiche tecniche

• Superficie della scanalatura: scanalatura a Y
• Disposizione cuscinetti: doppi cuscinetti
• Applicazioni principali: applicazioni a carico elevato; porte scorrevoli; trasporto di portatori
• Tipi di guide compatibili: barra d'acciaio rotonda lucidata commerciale e barra d'acciaio angolare
• Materiale del corpo: acciaio 1045 nichelato
• Materiale cuscinetto e anello di ritenuta: acciaio (cuscinetto e anello di ritenuta tipo C)
• Varianti disponibili: GRL50S2-Y, GRL60S2-Y, GRL70S2-Y
• Tipi di cuscinetti per variante: 6000ZZ x2 (GRL50S2-Y), 6201ZZ x2 (GRL60S2-Y), 6202ZZ x2 (GRL70S2-Y)
