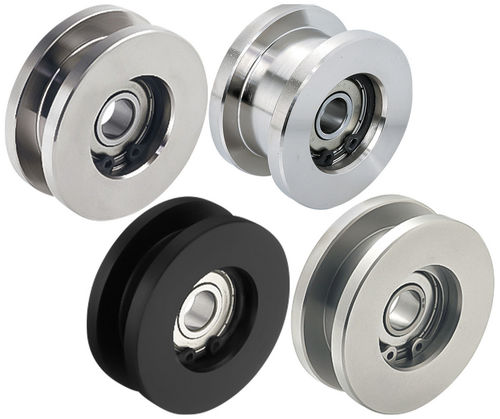

Guida a rulli per porta scorrevole GRL-H

doppia

Descrizione
Questi rulli guida con copertura del cuscinetto presentano un design a doppia flangia con una singola ruota con cuscinetto. Sono adatti ad applicazioni di media portata come porte scorrevoli e trasporto su nastri convogliatori. Corpi disponibili in acciaio 1045 nichelato, acciaio 4135 trattato termicamente con finitura ossido nero, plastica poliacetalica nera e acciaio inox 303. Cuscinetti e anelli di tenuta a C in acciaio o acciaio inox. Le versioni in acciaio indurito offrono maggiore resistenza all'usura e protezione contro l'ingresso di trucioli e detriti. Compatibile con rotaie in barra d'acciaio quadrata lucidate.

Tipi di prodotto

• GRL-H — Doppia flangia, cuscinetto singolo
• GRL-L — Flangia singola, cuscinetto singolo (acciaio o plastica)
• GRL-P-L — Flangia singola, supporto cuscinetto o perno
• GRL-2-L — Flangia singola, doppio cuscinetto
• GRL-S2-H — Doppia flangia, doppio cuscinetto (supporto cuscinetto)

Varianti prodotto (tabella)
ID | SKU | Numero di pezzo | Materiale | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | W (mm) | W1 (mm) | A (mm) | B (mm) | Tipo di cuscinetto | Perni applicabili | PN
151011 | GRL30J-H | GRL30J-H | Plastic | 6 | 30 | 22 | 17 | 13 | 12 | 5 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
151024 | GRL30S-H | GRL30S-H | Steel | 6 | 30 | 22 | 17 | 13 | 12 | 5 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
151036 | GRL40-H-SUS | GRL40-H-SUS | Stainless | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151039 | GRL40J-H | GRL40J-H | Plastic | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151196 | GRL40S-H | GRL40S-H | Steel | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151197 | GRL40SH-H | GRL40SH-H | Hardened Steel | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151205 | GRL50-H-SUS | GRL50-H-SUS | Stainless | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151042 | GRL50J-H | GRL50J-H | Plastic | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151053 | GRL50S-H | GRL50S-H | Steel | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151055 | GRL50SH-H | GRL50SH-H | Hardened Steel | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S

Media
Scheda tecnica (PDF) disponibile per questo prodotto.

Specifiche tecniche

• Progetto: copertura a doppia flangia con ruota a cuscinetto singolo (serie GRL-H)
• Applicazioni: media portata — porte scorrevoli, trasporto su nastro
• Materiali (corpo): acciaio 1045 nichelato; acciaio 4135 trattato termicamente (finitura ossido nero); plastica poliacetalica nera; acciaio inox 303
• Cuscinetto e anello di tenuta: acciaio o acciaio inox
• Opzione acciaio indurito: resistente all'usura, protegge dall'ingresso di trucioli e detriti
• Binario compatibile: barra d'acciaio quadrata lucidate
• Varianti disponibili: più diametri e materiali (vedere la tabella varianti per valori D / D1 / D2 / D3 / D4 / W / W1 / A / B)
