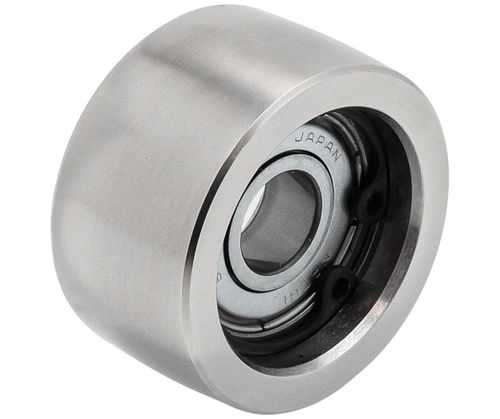

Supporto per cuscinetto con cuscinetto a sfere GRL-C

di acciaioper sistemi lineariper colonne di guida

Panoramica del prodotto
I copricuscinetti per rullo guida GRL-C presentano una superficie a corona e sono progettati per applicazioni di guida a media intensità, come porte scorrevoli e trasporto su nastro. Corpo in acciaio 1045. Cuscinetto e anello di ritenuta di tipo C in acciaio.

Tipi di prodotto

• GRL-C: Copricuscinetto per rullo guida in acciaio, superficie a corona

Opzioni dei pezzi (tabella)
ID | SKU | Numero pezzo | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | R (mm) | Tipo cuscinetto | Perni del rullo applicabili | PN
151022 | GRL30S-C | GRL30S-C | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 50 | 606ZZ | RLP0606, RLP06E, RLP06S |
151194 | GRL40S-C | GRL40S-C | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 100 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S |
151051 | GRL50S-C | GRL50S-C | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 100 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S |
151076 | GRL60S-C | GRL60S-C | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 150 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S |
151098 | GRL70S-C | GRL70S-C | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 200 | 6202ZZ | RLP1511, RLP15E, RLP15S |

Accessori

• GRL-BL: Staffa per ruota guida (accessorio per copricuscinetti)
• Serie RLP, RLP-E, RLP-F: Perni per ruota guida (tipi vari compatibili con i copricuscinetti)

Caratteristiche / specifiche tecniche

• Tipo di superficie: Superficie a corona
• Applicazioni tipiche: Guida a media intensità — porte scorrevoli, trasporto su nastro
• Materiale del corpo: Acciaio 1045
• Materiale del cuscinetto: Acciaio (tipi ZZ indicati)
• Anello di ritenuta: Anello di ritenuta tipo C, in acciaio
• SKU / dimensioni disponibili: GRL30S-C, GRL40S-C, GRL50S-C, GRL60S-C, GRL70S-C (vedere la tabella Opzioni dei pezzi per dimensioni e tipi di cuscinetto)
