Copertura di protezione resistente all'abrasione TF-C series

resistente ai prodotti chimiciper alte temperatureper cuscinetti

Panoramica del prodotto

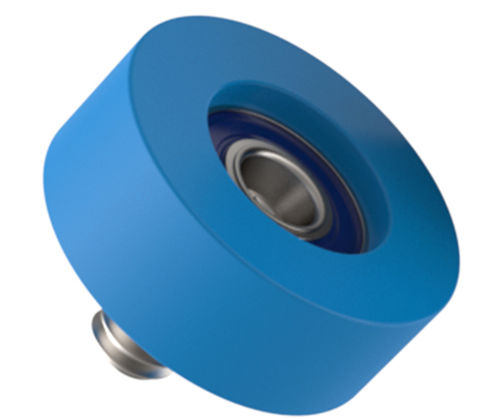

Coperchi per cuscinetti a profilo piatto con montaggio su perno filettato a basso profilo. Le ruote sono fornite assemblate con un perno saldato permanentemente nel cuscinetto, eliminando la necessità di dado, bullone e distanziale separati. Tipi di cuscinetti disponibili: in acciaio, inox, schermati e sigillati. Materiali di copertura/ruota disponibili per resistenza alla corrosione, all'abrasione, al calore e ai prodotti chimici: acciaio inox 303, uretano grigio 70D, nylon blu, poliacetale, PEEK e acciaio 1045 con rivestimento electroless.

Tipi di prodotto / punti salienti

• Montaggio: perno filettato, saldato permanentemente nel cuscinetto
• Stile superficie: profilo piatto
• Tipi di cuscinetto disponibili: acciaio, inox, schermato, sigillato (sigillatura in gomma o schermatura metallica)
• Materiali ruota/copertura: acciaio inox 303; uretano grigio 70D; nylon blu (resistente a temperatura e agenti chimici); poliacetale (uso generale); PEEK (alta resistenza, resistenza a elevate temperature/agentichimici); acciaio 1045 con rivestimento

Opzioni di pezzi (tabella)
Colonne: ID | SKU / Numero parte | Filetto | D (in) | D2 (in) | L (in) | W (in) | W1 (in) | K | Tipo ruota | Materiale ruota | Colore ruota | Tipo cuscinetto | Materiale cuscinetto | PN
136205 | TFC-120603-SSR3Z-C | #10-32 | 3/4" | 19/64" | 5/16" | 3/8" | .07" | 3/32" | Piatta | Inossidabile | | Schermo metallico | Inossidabile |
136206 | TFC-140604-SSR4R-C | 1/4-20 | 7/8" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Piatta | Inossidabile | | Sigillato in gomma | Inossidabile |
136207 | TFC-140604-SSR4Z-C | 1/4-20 | 7/8" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Piatta | Inossidabile | | Schermo metallico | Inossidabile |
136208 | TFC-160604-SSR4R-C | 1/4-20 | 1" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Piatta | Inossidabile | | Sigillato in gomma | Inossidabile |
136209 | TFC-160604-SSR4Z-C | 1/4-20 | 1" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Piatta | Inossidabile | | Schermo metallico | Inossidabile |
136210 | TFC-160804-SS1602R-C | 1/4-20 | 1" | 3/8" | 5/16" | 1/2" | .10" | 1/8" | Piatta | Inossidabile | | Sigillato in gomma | Inossidabile |
136211 | TFC-180804-SS1602R-C | 1/4-20 | 1-1/8" | 3/8" | 5/16" | 1/2" | .10" | 1/8" | Piatta | Inossidabile | | Sigillato in gomma | Inossidabile |
136212 | TFC-200804-SS1602R-C | 1/4-20 | 1-1/4" | 3/8" | 5/16" | 1/2" | .10" | 1/8" | Piatta | Inossidabile | | Sigillato in gomma | Inossidabile |
136213 | TFC-200905-SS1603R-C | 5/16-18 | 1-1/4" | 1/2" | 1/2" | 9/16" | .08" | 5/32" | Piatta | Inossidabile | | Sigillato in gomma | Inossidabile |
136214 | TFC-200906-SS1604R-C | 3/8-16 | 1-1/4" | 9/16" | 1/2" | 9/16" | .08" | 3/16" | Piatta | Inossidabile | | Sigillato in gomma | Inossidabile |

Note
Le ruote sono fornite assemblate con un perno saldato (nessun dado/bullone/distanziale separato richiesto). Sono disponibili più opzioni di protezione del cuscinetto (schermo metallico e sigillatura in gomma) e diversi materiali di ruota per adattarsi a esigenze di corrosione, abrasione, termiche e chimiche.

Specifiche / dati tecnici

• Modello / serie: TF-C
• Tipo di montaggio: montaggio su perno filettato (perno a basso profilo, saldato permanentemente)
• Superficie: profilo piatto
• Filettature disponibili (esempi mostrati): #10-32, 1/4-20, 5/16-18, 3/8-16
• Diametri tipici delle ruote (D) mostrati: 3/4", 7/8", 1", 1-1/8", 1-1/4"
• Larghezze e dimensioni tipiche: valori W esempi includono .07", .08", .10"; D2, L, W1, K forniti per numero di parte
• Materiali ruota / copertura: acciaio inox 303; uretano grigio 70D; nylon blu; poliacetale; PEEK; acciaio 1045 (rivestimento)
• Tipi di cuscinetto disponibili: Schermo metallico, Sigillato in gomma
• Materiale del cuscinetto (esempi): Acciaio inossidabile
