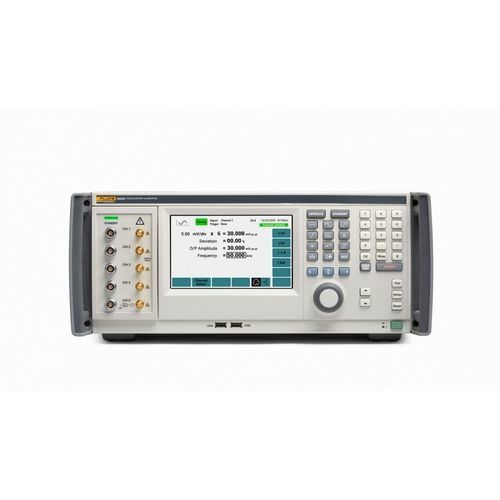

Calibratore multifunzione 9500C

di segnaledi frequenzaparametri elettrici

I flussi di lavoro per la calibrazione degli oscilloscopi spesso richiedono interventi manuali, commutazioni di cavi e attrezzature dedicate, specie per strumenti multicanale. La stazione di calibrazione Fluke 9500C risponde a queste esigenze con una soluzione multicanale completamente automatizzata che riduce l’incertezza dovuta alla manipolazione e aumenta il rendimento operativo.

Caratteristiche e vantaggi

• Calibrazione multicanale completamente automatizzata con uscite simultanee per evitare lo scambio manuale dei cavi.
• Active Head Technology™ genera segnali all’ingresso dell’oscilloscopio per minimizzare le incertezze dovute a cavi e commutatori.
• Architettura espandibile: un mainframe può controllare fino a cinque Active Head rimovibili.
• Ampia copertura in ampiezza e frequenza per supportare numerosi modelli di oscilloscopi.
• Pronto per l’integrazione: interfacce standard e compatibilità con MET/CAL® Plus per procedure automatizzate e documentazione tracciabile.

Active Head Technology™ e automazione
I moduli Active Head 9540C generano i segnali di calibrazione direttamente vicino agli ingressi dello strumento, eliminando l’uso di matrici di commutazione esterne e cablaggi estesi. Ciò riduce l’incertezza di misura, migliora la ripetibilità e consente sequenze di calibrazione hands‑free per oscilloscopi multicanale.

Capacità di segnale principali

• Sinusoidi livellate fino a 4 GHz per la calibrazione accurata della banda passante.
• Uscite a impulso e quadrate con tempi di salita/discesa fino a 70 ps / 150 ps / 500 ps (a seconda della modalità).
• Intervallo di ampiezza da µV a centinaia di volt (es.: 4,44 mV a 5,56 Vp‑p in 50 Ω; livelli alti fino a ≈210 Vp‑p).
• Doppie uscite sinusoidali per verificare la sensibilità del trigger senza divider esterni.
• Verifica automatica dell’impedenza d’ingresso e commutazione sicura a 50 Ω prima dell’applicazione di alte tensioni.
• Funzioni ausiliarie: uscite DC/corrente per calibrazione sonde, video composito, rampe, misure R/C e ingresso AUX.

Software, integrazione e dotazione
Il sistema supporta IEEE‑488.2 (GPIB), USB ed Ethernet e si integra con MET/CAL® Plus per l’automazione completa, la programmazione delle procedure e la generazione di report. Dotazione standard: interfaccia touchscreen da 7", valigetta di trasporto e, secondo configurazione, certificato di calibrazione tracciabile (ISO 17025).

Applicazioni tipiche

• Laboratori di taratura accreditati per interventi periodici.
• Produttori di oscilloscopi, centri di riparazione e linee di test in produzione.
• Laboratori di R&D e validazione che richiedono caratterizzazioni accurate e ripetibili.
