Calibratore di corrente 5560A

di temperaturadi tensioneantifurto

Panoramica

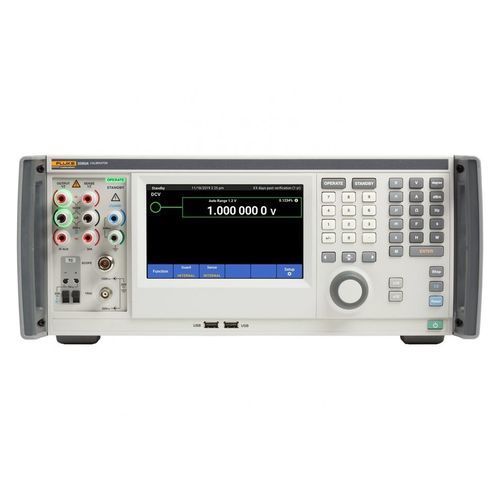

Il Fluke 5560A è un calibratore multiprodotto per laboratori e officine, progettato per coprire ampie tipologie di carichi elettrici con elevata accuratezza. Supporta tensione/corrente DC/AC, resistenza, capacità, induttanza e temperatura, con opzioni per calibrazione oscilloscopi ed espansione per alte correnti.

Caratteristiche principali

• Ampio touch-screen a colori con Visual Connection Management per guidare le connessioni e ridurre errori
• Calibrazione di tensione/corrente AC/DC, resistenza, capacità, induttanza e sensori di temperatura (termocoppie e RTD)
• Opzione uscita oscilloscopio fino a 2 GHz (ampiezza, edge, banda, marker temporali, impedenza, sovraccarico)
• Uscita di corrente nativa 30 A continua; espandibile a 360 A diretto o fino a 6000 A con bobine Fluke e amplificatore 52120A
• Tempi di assestamento rapidi, morsettiera isolata e modalità di sincronizzazione multi-unità

Cosa è incluso

• Certificato di taratura accreditato ISO/IEC 17025 con dati (tracciabile)
• Cavi di prova e adattatori di base
• Valigia di trasporto rinforzata

Famiglia di prodotti e differenziazione modelli

• 5560A: calibratore di nuova generazione ad alte prestazioni — copertura carichi più ampia (DMM da banco 6,5 cifre, oscilloscopio fino a 2 GHz, induttanza sintetizzata, connettori temperatura estesi)
• 5550A: modello Performance ottimizzato per DMM da banco e oscilloscopi fino a 1 GHz; migliori TUR e uscita continua 30 A
• 5540A: modello Standard per carichi comuni (oscilloscopi fino a 600 MHz), ottimizzato per costo di proprietà
• 5530A: calibratore Basic per DMM portatili e dispositivi di potenza (nessuna funzione oscilloscopio)

Carico di lavoro target & capacità comparative
Target Workload | 5560A | 5550A | 5540A | 5530A
Multimetro 4,5 cifre (es. Fluke 87V) | TUR 4:1 | TUR 4:1 | TUR 4:1 | TUR 4:1
Multimetro 5,5 cifre (es. Fluke 8808A) | TUR 4:1 | TUR 4:1 | n/a | n/a
Multimetro 6,5 cifre (es. Keysight 34460A) | TUR 4:1 | n/a | n/a | n/a

Note / Applicazioni
Le opzioni di banda per oscilloscopio, le prestazioni di edge rapide e la precisione dei marker temporali consentono calibrazioni complete di oscilloscopi. La sincronizzazione multi-unità, le funzioni potenza AC/fase/PF e le modalità a doppia uscita aumentano la flessibilità in ambiente di laboratorio e assistenza.

Specifiche tecniche (selezione)

• Tensione DC: 0 V a ±1020 V — esempio 6 ppm (5560A)
• Corrente DC: 0 A a ±30,2 A continua — esempio 78 ppm (5560A)
• Tensione AC: 1 mV a 1020 V; 3 Hz a 500 kHz — esempio 110 ppm (5560A)
• Corrente AC: 10 µA a 30,2 A continua; 3 Hz a 30 kHz — esempio 120 ppm (5560A)
• Resistenza: 0 Ω a 1,2 MΩ — esempio 19 ppm (5560A)
• Capacità: 0 pF a 120 mF — esempio 0,09% (5560A)
• Induttanza: 13 µH a 120 H — esempio 0,09% (5560A)
• Temperatura: 17 termocoppie e 10 RTD supportati; ITS-90/IPTS-68 — esempio 0,09 °C TC, 0,002 °C RTD
• Uscita oscilloscopio: seno livellato opzione fino a 2 GHz; ampiezza verticale 0 V a 120 V; edge <175 ps; accuratezza marker 2,5 ppm
