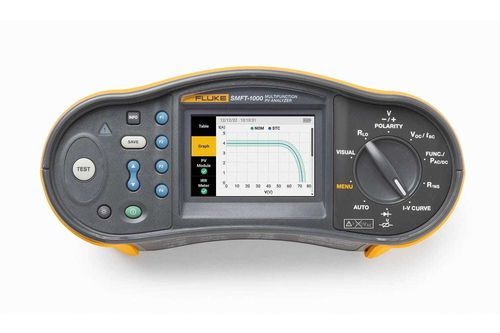

Tester di isolamento SMFT-1000

di massadi prestazionedi sicurezza

Riassunto
Il kit SMFT-1000 Solar Tools è un analizzatore PV multifunzione per installazione, messa in servizio e ispezioni periodiche di impianti fotovoltaici fino a 1000 V DC. Il kit integra il tracciamento in sito delle curve I‑V, sequenze di test di sicurezza e prestazioni secondo IEC 62446-1 e la misura wireless dell'irradiazione tramite IRR2‑BT. La compatibilità con Fluke TruTest™ consente l'importazione del database, la creazione di report e il confronto storico dei dati.

Funzionalità principali

• Soluzione di test all-in-one per i flussi IEC 62446-1 Categoria 1 e Categoria 2
• Tracciamento I‑V in loco con confronto in tempo reale ai dati del produttore
• Misura Voc fino a 1000 V DC e corrente fino a 20 A DC (modalità corrente operativa per moduli ad alta efficienza)
• Include il misuratore di irradiazione wireless IRR2‑BT e supporto per la pinza i100 AC/DC
• Esportazione dati e reporting tramite Fluke TruTest™

Panoramica prodotto
Il SMFT-1000 è pensato per tecnici PV e team di manutenzione. Fornisce sequenze guidate sullo schermo, modalità Auto Test (con o senza verifica di isolamento) e display a colori che traccia le curve I‑V durante le misure. L'integrazione TruTest™ semplifica la configurazione usando un ampio database di moduli e agevola la creazione di report standardizzati.

Funzionalità critiche di prova

• Sequenza di sicurezza IEC 62446-1 Categoria 1: resistenza del conduttore di protezione (Rpe), Voc, corrente di cortocircuito / corrente operativa (Isc / operating current), resistenza di isolamento (Rins), polarità
• Test di prestazioni IEC 62446-1 Categoria 2: tracciamento I‑V con misure simultanee di irradiazione e temperatura del modulo, inclinazione e orientamento
• Misura della corrente operativa per moduli ≳19% efficienza (usare la pinza i100 se richiesto)

App Fluke TruTest™ Solar Database
L'app TruTest™ si integra con SMFT-1000 per importare specifiche dei pannelli da un database esteso (oltre 120.000 pannelli), accelerando la configurazione del test I‑V e la produzione di report.

Contenuto del kit (incluso)

• Fluke SMFT-1000-BP zaino professionale per strumenti
• Analizzatore PV multifunzione SMFT-1000 (cinturino, kit fusibili, adattatore IRDA ottico→USB, adattatore zero)
• Misuratore di irradiazione wireless IRR2‑BT Pro (sonda temperatura 80PR‑IRR, staffa di montaggio)
• Pinza i100 AC/DC 100 A (set magneti TPAK)
• Sonda di prova TP1000 con pulsante remoto
• Set cavi TL1000, TL1000‑MC4, cavo su bobina TL1000/30M, set accoppiatori
• Valigia rigida

Uso in campo ed ergonomia
La modalità Auto Test e le istruzioni a schermo riducono errori di impostazione in cantiere. L'IRR2‑BT trasmette irradiazione e temperatura in tempo reale e memorizza localmente fino a 17 ore in caso di perdita del collegamento per successiva sincronizzazione.

Specifiche principali

• Resistenza del conduttore di protezione (Rpe): visualizzazione 0,00–19,99 Ω (misura 0,20–19,99 Ω), risoluzione 0,01 Ω, accuratezza ±(2% + 2 digits)
• Voc (tensione a circuito aperto): misura fino a 1000 V DC; risoluzione 0,1 V (≤99,9 V) / 1 V (≥100 V); accuratezza ±(0,5% + 2 digits)
• Isc (cortocircuito / corrente operativa): 0,2–20,0 A intervallo di misura, risoluzione 0,1 A, accuratezza ±(1% + 2 digits); per moduli >~19% efficienza misura corrente operativa
• Resistenza d'isolamento (Rins): intervalli fino a 999 MΩ (es. 0,20–99,99 MΩ risol. 0,01 MΩ accuratezza ±(5% + 5 digits))
• Tracciamento I‑V: visualizzazione a schermo e confronto con curva produttore; accuratezza per moduli fino a ~19% efficienza (seguire le indicazioni per moduli ad efficienza superiore)
• Generale: dimensioni ≈ 10 × 25,0 × 12,5 cm; peso ≈ 1,4 kg; alimentazione 6 × AA; temperatura funzionamento 0 °C–50 °C; sicurezza IEC 61010, CAT III 1000 V DC / CAT III 700 V AC
