Riferimento di tensione 732C

Panoramica

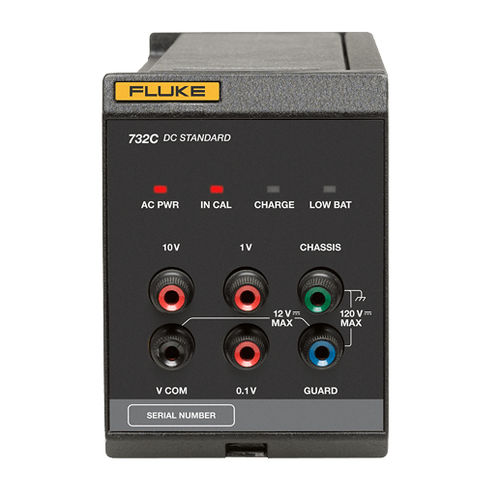

Il 732C è uno standard portatile di tensione DC che fornisce uscite a 10 V, 1 V e 0,1 V. Il 734C è un sistema rack a 4 celle che ospita quattro unità 732C indipendenti elettricamente e meccanicamente per ridondanza, confronto e trasferimento di riferimento.

Caratteristiche principali

• Riferimento di tensione DC diretto progettato per laboratori di campioni primari e secondari; conforme RoHS.
• Uscite separate 10 V, 1 V e 0,1 V; non sono necessari divisori esterni.

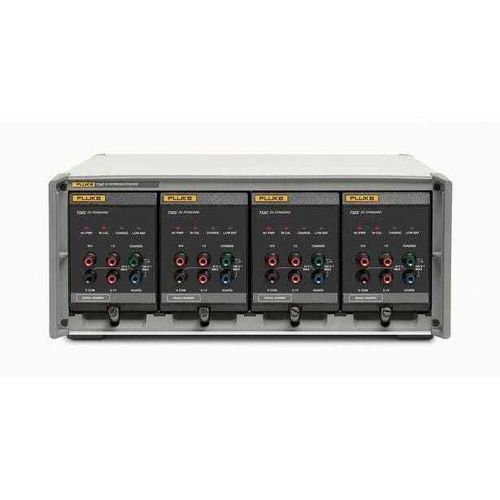

• 734C: quattro moduli 732C indipendenti in un involucro rack per ridondanza e trasferimento sicuro.
• Tracciabilità verso gli standard nazionali e la matrice Josephson 10 V di Fluke Calibration.

Vantaggi e applicazioni tipiche

• Ridondanza e confronto: l'architettura a quattro unità semplifica la rilevazione della deriva e assicura disponibilità continua del riferimento.
• Portabilità: ogni 732C è compatto (~5,91 kg) con batteria interna (standard ≥72 ore; opzione batteria esterna fino a 210 ore) per tarature in loco e trasferimenti.
• Compatibilità: il 734C supporta combinazioni di 732B e 732C; le unità possono essere spedite alimentate o non alimentate secondo le esigenze operative.
• Casi d'uso: mantenimento dello standard primario in laboratorio, taratura di artefatti, standard di trasferimento per tarature on‑site e supporto alla taratura di strumenti.

Selezione modelli

• Modelli Base: spediti "cold" (senza alimentazione), caratteristiche di stabilità standard.
• Modelli Select / caratterizzati: spediti accesi con dati di caratterizzazione della deriva; i modelli Select offrono stabilità a lungo termine migliorata a 10 V.
• Configurazioni 734C: opzioni 4‑celle Base e 4‑celle Select disponibili per adattarsi ai flussi di lavoro di laboratorio.

Funzionamento e manutenzione

• Le unità possono essere spedite alimentate ("hot") per continuità di tracciabilità o non alimentate ("cold"); i modelli caratterizzati includono dati di deriva.
• Fluke Calibration offre servizi di taratura tracciabili agli standard nazionali e alla matrice Josephson per assegnare valori e prestazioni previste a ciascuna uscita 10 V.
• Si raccomanda l'uso in ambienti controllati con adeguata messa a terra e schermatura per prestazioni ottimali.

Alimentazione di rete (732C)
Configurazione di linea | Tensione accettata | Frequenza accettata
100 V | 90 V–110 V | 50 Hz / 60 Hz
120 V | 108 V–132 V | 50 Hz / 60 Hz
220 V | 198 V–242 V | 50 Hz / 60 Hz
240 V | 216 V–264 V | 50 Hz / 60 Hz

Stabilità (± µV/V)
Uscita | 30 giorni | 90 giorni | 1 anno
10 V | 0,3 | 0,8 | 2,0
1 V | 0,6 | 1,2 | 3,0
0,1 V | 1,2 | 2,9 | 9,8

Stabilità Select (modelli Select)
Uscita | 30 giorni | 90 giorni | 1 anno
10 V | 0,3 | 0,8 | 1,0
1 V | 0,6 | 1,2 | 2,5
0,1 V | 1,2 | 2,9 | 8,0

Rumore alle uscite (± µV/V, 0,01 Hz–10 Hz rms)
Uscita | S1 (± µV/V) | Sra (± µV/V) | Rumore rms (µV/V)
10 V | 0,07 | 0,05 | 0,06
1 V | 0,16 | 0,14 | 0,15
0,1 V | 1,4 | 1,3 | 1,0

Corrente e impedenza di uscita
Uscita | Limite di corrente | Impedenza di uscita
10 V | 12 mA (operazione a batteria: corrente totale ≤0,1 mA raccomandata) | ≤1 mΩ
1 V | 1,2 mA | ≤1 mΩ
0,1 V | 20 pA | ≤100 Ω

Ritrazione/isteresi (10 V)
Periodo senza alimentazione | Variazione uscita 10 V (± µV/V)
≤ 10 min | 0,1
10 min a 24 h | 0,25
24 h a 14 giorni | 0,25

Coefficiente di temperatura (15 °C–35 °C)
Uscita | Coefficiente (± µV/V / °C)
10 V | 0,04
1 V | 0,1
0,1 V | 0,2

Effetto altitudine
Uscita | Variazione (± µV/V per 1000 ft / 305 m)
10 V | 0,05
1 V | 0,09
0,1 V | 0,18

Ambiente e meccanica (sintesi)
Funzionamento specificato: 15 °C–35 °C; umidità relativa 0%–90% a 28 °C (non condensante); altitudine 0–1.830 m. Stoccaggio (batteria rimossa): −40 °C–50 °C; altitudine 0–12.200 m. Isolamento: resistenza >10.000 MΩ; capacità di derivazione <1000 pF. Sicurezza: IEC 61010‑1 CAT II, grado di inquinamento 2; IP20.

Note d'uso

• Per prestazioni ottimali utilizzare in ambiente controllato con buona messa a terra e schermatura.
• Le uscite possono essere messe in cortocircuito senza danni; l'uscita 10 V è protetta contro tensioni esterne entro i limiti specificati.
• Eseguire confronti frequenti tra celle del 734C per individuare derive e mantenere la continuità della referenza durante i trasferimenti.

Caratteristiche tecniche (sintesi)

• Uscite: 10 V, 1 V, 0,1 V (binding post separati, riferimento VCOM).
• Batteria: interna ≥72 ore (23 ±5 °C); tempo di carica <36 ore; opzione batteria esterna fino a 210 ore; ingresso DC esterno 12–15 V DC ≥300 mA.
• Dimensioni 734C: H 17,8 cm × W 43,2 cm × D 50,3 cm (maniglie incluse); peso ≈30,4 kg. 732C: H 13,4 cm × W 9,8 cm × D 40,6 cm; peso ≈5,91 kg.
