Localizzatore di difetti per cavi GFL-1500

per applicazioni solari

Descrizione
Il Fluke GFL-1500 è un localizzatore di guasti a terra per impianti solari composto da tre elementi (trasmettitore, ricevitore, pinza di tracciamento) progettato per identificare e individuare rapidamente guasti a terra attivi nelle stringhe fotovoltaiche. Inietta un segnale tracciabile nel percorso del guasto per consentire un tracciamento rapido e non a contatto da un punto di test centrale fino al punto esatto del guasto, riducendo i tempi di ricerca e l'esposizione ai rischi elettrici.

Tecnologia FaultTrack™
FaultTrack™ rileva i guasti attivi e genera un segnale tracciabile lungo il percorso del guasto in modo che i tecnici possano seguire il segnale dal trasmettitore al punto preciso di guasto. Il sistema consente l'identificazione del combiner, del ramo o della stringa guasta anche in assenza di documentazione di sito completa.

Semplicità d'uso e flusso di lavoro
Progettato per il lavoro in campo: dispiegamento da un punto di test centrale senza disconnessioni ripetute dei conduttori. Il ricevitore e la pinza permettono di identificare rapidamente il ramo o il combiner interessato e di tracciare all'interno di una stringa per localizzare il modulo o la connessione difettosa.

Sicurezza e conformità
Adatto ad architetture PV fino a 1500 V DC. Trasmettitore e ricevitore: CAT III 1500 V DC / CAT IV 600 V. La pinza è per uso non a contatto su conduttori isolati fino a 1500 V. Operare secondo le normative e le procedure di sicurezza applicabili.

Vantaggi principali

• Individuazione di guasti a terra attivi nei sistemi FV
• Segnale tracciabile non a contatto per ridurre i tempi di ricerca
• Funzioni di analisi, tracciamento guasti, rilevamento circuito aperto e mappatura
• Trasmettitore e ricevitore classificati CAT III 1500 V DC / CAT IV 600 V
• Kit per il campo: trasmettitore, ricevitore e pinza di tracciamento

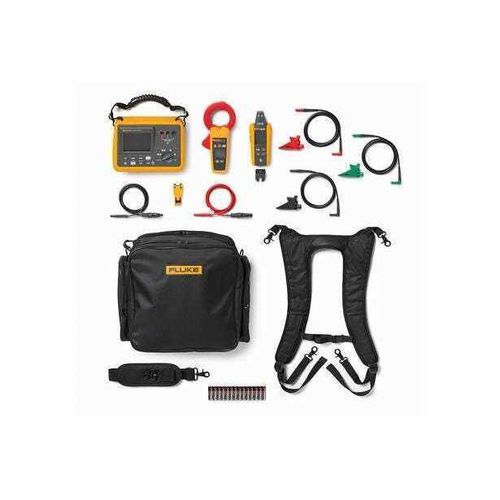

Contenuto della confezione

• Trasmettitore GFL-1500
• Ricevitore GFL-1500
• Pinza di tracciamento GFL-1500
• Puntali MC4 con classificazione 1500 V
• Pinze a coccodrillo
• Strumento di sblocco MC4
• Custodia morbida e tracolla tipo zaino
• Pile AA alcaline (14)

Note d'uso
Adatto a impianti solari su scala utility e progetti commerciali. La pinza permette l'identificazione non a contatto del combiner o della stringa guasta anche in ambienti rumorosi e il tracciamento all'interno della stringa per localizzare con precisione il guasto. Seguire le procedure di sicurezza del sito quando si lavora su apparecchiature sotto tensione.

Specifiche tecniche

• Categoria di misura: Trasmettitore e Ricevitore = CAT III 1500 V DC / CAT IV 600 V ; Pinza = uso su conduttori isolati fino a 1500 V
• Tensione di esercizio: 1500 V DC / 600 V AC (trasmettitore/ricevitore) ; pinza uso non a contatto fino a 1500 V
• Frequenze segnale di tracciamento: GUASTO & MAPPA = 6,25 kHz ; OPEN = 32,764 kHz
• Indicatori segnale: Trasmettitore = display grafico + segnale acustico ; Ricevitore = visual. numerica, barra, segnale acustico, LED ; Pinza = indicazione corrente AC
• Uscita corrente segnale (tipica): Array HIGH 30 mA RMS ; Array LOW 6 mA RMS ; Unit HIGH 120 mA RMS ; OPEN Unit HIGH 100 mA RMS ; OPEN Unit LOW 30 mA RMS
• Uscita tensione segnale (circuito aperto, tipica): Unit HIGH 30 V RMS ; OPEN Unit LOW 25 V RMS
• Intervallo tensione / risoluzione (ANALYZE): 0–1500 V DC, risoluzione 1 V (nessuna misura se rilevata alta capacità/resistenza)
• Intervalli di resistenza (ANALYZE): ≈ <5 kΩ (GUASTO), ≈ 10 kΩ (GUASTO), ≈ 50 kΩ, ≈ 100 kΩ, ≈ 500 kΩ, >1 MΩ
• Distanza di rilevamento (tipica): FAULT & MAP Array Mode max aria 4,75 m ; Unit Mode max aria 5,9 m ; OPEN Unit Mode max aria 2,7 m
• Misura corrente AC (pinza): intervallo 150 mA ; risoluzione 0,1 mA ; diametro conduttore max 61 mm
• Display: Trasmettitore & Ricevitore = LCD grafico ; Pinza = LCD segmenti ; illuminazione frontale e retroilluminazione secondo componente
• Ambiente: Temp. esercizio trasm./ricev. -20 °C a 50 °C ; pinza -10 °C a 50 °C ; altitudine esercizio 0–3000 m ; stoccaggio 0–12.000 m
• Ingress / meccanica: Trasmettitore non operativo IP54 ; Ricevitore IP54 ; Pinza IP30 (mandibola chiusa) ; test di caduta 1 m
• Protezione transitoria: 10 kV (1,2/50 μs) su unità applicabili
• Alimentazione: Trasmettitore 8×AA ; Ricevitore 4×AA ; Pinza 2×AA (alcaline o NiMH)
• Autonomia batterie (tip.): Trasmettitore Array FAULT/MAP ≈15 h ; modalità unità ≈8–15 h ; Ricevitore ≈16 h ; Pinza >150 h (senza retroilluminazione/spot)
• Dimensioni e peso (con batterie): Trasmettitore ≈244×180×106 mm ≈2,04 kg ; Ricevitore ≈183×75×43 mm ≈0,27 kg ; Pinza ≈257×116×46 mm ≈0,6 kg
