Calibratore multifunzione 5322A series
di tensionedi correntedi circuito

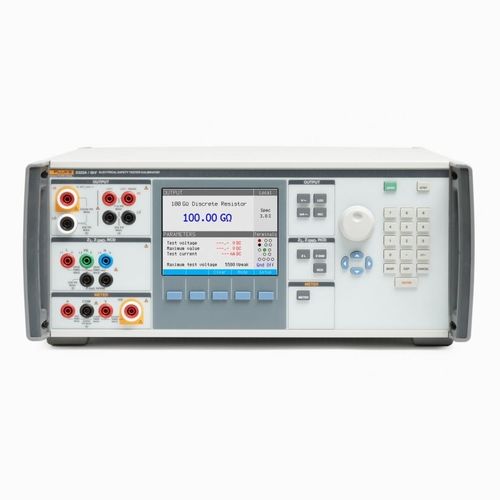

Calibratore multifunzione - 5322A series - Fluke Calibration - di tensione / di corrente / di circuito

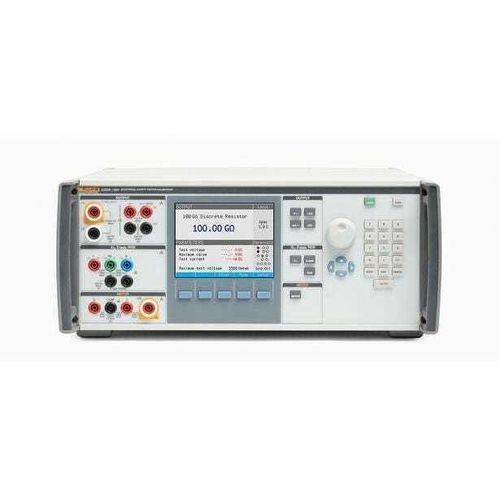

Calibratore multifunzione - 5322A series - Fluke Calibration - di tensione / di corrente / di circuito
Calibratore multifunzione - 5322A series - Fluke Calibration - di tensione / di corrente / di circuito - immagine - 2
Calibratore multifunzione - 5322A series - Fluke Calibration - di tensione / di corrente / di circuito - immagine - 3
Calibratore multifunzione - 5322A series - Fluke Calibration - di tensione / di corrente / di circuito - immagine - 4
Calibratore multifunzione - 5322A series - Fluke Calibration - di tensione / di corrente / di circuito - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Grandezza fisica
multifunzione, di tensione, di corrente, di circuito, antifurto, di impedenza
Opzioni
portatile, manuale
Temperatura

Max.: 28 °C
(82 °F)

Min.: 18 °C
(64 °F)

Tensione

115 V, 230 V

Descrizione

Panoramica del prodotto
  • Il Fluke Calibration 5322A è un calibratore multifunzione per tester elettrici che integra molteplici funzioni di taratura in un unico strumento, sostituendo resistori discreti, scatole di decadi e soluzioni su misura comunemente impiegate per la calibrazione dei tester di sicurezza elettrica.
  • Progettato per aumentare la produttività dei laboratori e delle linee di produzione — fino a 4 volte più veloce se automatizzato con il software MET/CAL rispetto ai metodi manuali multiprodotto.


Funzioni principali e capacità
  • Calibra una vasta gamma di tester: hipot AC/DC, tester di resistenza di isolamento (megaohm), tester di corrente di dispersione, tester di installazione multifunzione, PAT (portable appliance testers), tester di continuità e di collegamento a terra, tester di impedenza loop/linea e tester RCD/GFCI.
  • Uscite di resistenza ad alta tensione a regolazione continua per la calibrazione di isolamento: 10 kΩ–100 GΩ a 1,5 kV (espandibile a 10 TΩ con R‑multiplier esterno e divisore 10 kV incluso).
  • Simulazione di corrente di dispersione per metodi diretto/tocco, differenziale e sostitutivo con risoluzione 10 µA (0,1 mA–30 mA).
  • Sorgenti di bassa resistenza di precisione per continuità e collegamento a terra: 100 mΩ–10 kΩ (modalità 2‑wire e 4‑wire; opzione 10 mΩ disponibile).
  • Uscite di impedenza loop/linea con 16 resistori ad alta potenza, modalità Scan e Active Loop Compensation opzionale (VLC) per compensare l'impedenza residua (modalità COMP fino a 2 Ω).
  • Simulazione e misura RCD/GFCI: calibra corrente e tempo di intervento su più modalità (0,5×I, 1×I, 1,4×I, 2×I, 5×I e modalità PAT) con alta risoluzione e basse incertezze.
  • Calibrazione/ misura Hipot AC/DC fino a 5 kV integrata; divisore 10 kV incluso e sonda caratterizzata 40 kV opzionale per applicazioni ad alta tensione.
  • Opzione VLC: sorgente di precisione 600 V AC/DC e modalità Active sincronizzata per ridurre le interferenze.


Interfaccia utente e comandi
  • Ampio display a colori con codifica cromatica per valori generati (blu) e misurati (rosso) e indicazione dei terminali attivi.
  • Tasti soft menu contestuali, tastierino numerico e manopola jog per inserimenti e selezioni precise.
  • Guida grafica disponibile tramite tasto Mode per supportare collegamenti corretti e procedure operative.


Accessori inclusi e opzioni
  • R‑Multiplier esterno per estendere il range di resistenza fino a 10 TΩ per prove a 10 kV.
  • Adattatore RCD PAT incluso per collegamenti sicuri a spine/prese regionali.
  • Divisore esterno 10 kV incluso per misure fino a 10 kV; sonda 40 kV caratterizzata disponibile come opzione.
  • Accessori opzionali: 5322A‑LOAD (carico ad alta resistenza 5 kV), VLC (sorgente 600 V e compensazione di loop), flight case, kit per montaggio a rack.


Modelli
  • 5322A — modello base (resistenza 1,5 kV).
  • 5322A/5 — con uscite di resistenza alta tensione 5 kV.
  • 5322A/VLC — con sorgente 600 V e Active Loop Compensation.
  • 5322A/40 — supporta la sonda caratterizzata 40 kV.
  • Combinazioni disponibili (es. 5322A/5/VLC, 5322A/VLC/40, 5322A/5/40, 5322A/5/VLC/40).


Applicazioni
  • Calibrazione in laboratorio di tester di isolamento, hipot, corrente di dispersione, RCD/GFCI, PAT, impedenza loop/linea, test di collegamento a terra e strumenti di bassa resistenza.
  • Banchi di prova produzione e laboratori di taratura che richiedono un singolo strumento multifunzione per ridurre tempi, ingombro e variabilità della taratura.


Pannello frontale/posteriore — punti salienti
  • Display a colori e tasti soft per operazioni guidate per modalità; indicazione dei terminali attivi.
  • Manopola di uscita e tastierino numerico per inserimenti rapidi e precisi; guida grafica di connessione sul display.
  • Interfacce IEEE‑488 e USB per integrazione in sistemi di calibrazione automatizzati e con MET/CAL.


Specifiche tecniche (selezionate)
  • Livello di confidenza delle specifiche: 99 %; intervallo di calibrazione: 1 anno.
  • Alimentazione: 115/230 V AC (50/60 Hz) +10 % / −14 %; potenza max 1250 VA.
  • Ambiente operativo: riscaldamento 15 min; funzionamento 18 °C–28 °C; stoccaggio −10 °C–50 °C; altitudine fino a 3050 m; umidità relativa <80 % a 28 °C (>10 GΩ specificato <70 %).
  • Dimensioni: 430 × 555 × 170 mm; Peso: ~20 kg.
  • Sorgente bassa resistenza: 100 mΩ–10 kΩ (+ 10 mΩ valore discreto); uscita 4‑fili minima 1 mΩ.
  • Sorgente alta resistenza 1,5 kV: 10 kΩ–10 GΩ (+100 GΩ valore singolo); opzione 5,5 kV: 10 kΩ–100 GΩ.
  • Misura tensione di test: 0 V–5500 V DC.
  • Sorgente resistenza terra: 1 mΩ–1700 Ω.
  • Sorgente loop/linea: 25 mΩ–1700 Ω; modalità COMP (VLC) compensa fino a 2 Ω; risoluzione 1 mΩ.
  • Sorgente corrente di dispersione: 0,1 mA–30 mA; incertezze come specificato per ciascuna modalità.
  • RCD: intervalli di corrente e tempi multipli; tempo 10–5000 ms con bassa incertezza.
  • Ingressi multimetro: V fino a 1100 V; HV fino a 5000 V; COM‑PE resistenza fino a 2200 V pk.
  • Corrente AC/DC: 0–20 A continuo; 20–30 A fino a 5 minuti.
  • Opzioni e accessori: R‑Multiplier, divisore 10 kV, sonda 40 kV, 5322A‑LOAD, VLC, adattatore RCD PAT, kit rack, flight case.
