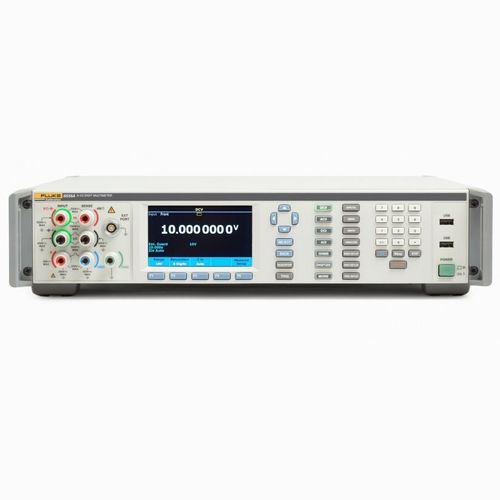

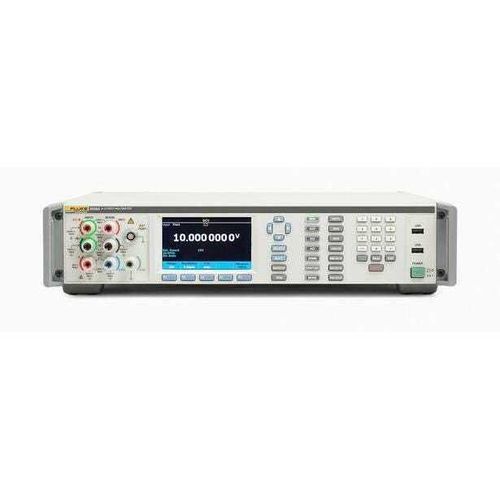

Multimetro grafico 8558A

digitalebenchtop1000 V

Panoramica prodotto
Il multimetro 8,5 cifre 8558A abbina misure DC ad alta risoluzione a un digitalizzatore ad alta velocità (fino a 5 MS/s) per caratterizzazione di laboratorio e automazione dei test in produzione. La digitalizzazione rapida in memoria (200 ns per lettura) e l'elevata velocità di trasferimento permettono la cattura di transienti e l'aumento del rendimento delle linee di test.

Caratteristiche principali

• Digitalizzazione ad alta risoluzione 5 MS/s con banda analogica fino a 20 MHz (tensione) e 4 MHz (corrente)
• Risoluzione fino a 8,5 cifre a bassa velocità; fino a 100.000 letture/s a 4,5 cifre per sistemi automatizzati
• Memoria interna fino a 15 milioni di letture
• Display grafico a colori con trend, forme d'onda, FFT, istogramma e statistiche
• Commutatore elettronico programmabile anteriore/posteriore e morsetti Visual Connection Management™
• Più porte USB host (anteriore/posteriore) e supporto per chiavette USB

Capacità di digitalizzazione e misura

• Digitalizzazione tensione: 100 mV – 1000 V, fino a 5 MS/s, banda fino a 20 MHz
• Digitalizzazione corrente: 10 µA – 2 A, fino a 5 MS/s, banda fino a 4 MHz
• Sensibilità in tensione fino a centinaia di nV e in corrente fino a centinaia di pA per rilevamento di transienti molto deboli
• Convertitore ADC SAR a 18 bit per alta risoluzione alle velocità di digitalizzazione

Connettività e compatibilità di sistema

• Interfacce remote: GPIB (IEEE‑488.2), USBTMC, Ethernet
• Trasferimento rapido memoria→PC: fino a 500.000 letture/s (binario via USB), fino a 200.000 via Ethernet/GPIB
• Compatibilità SCPI, modalità emulazione 3458A/8508A e supporto driver IVI
• Supporto procedure MET/CAL per calibrazione
• Opzioni trigger: BNC esterno Trig In/Out (fronte/livello), timer, epoch, line; latenza esterna <100 ns

Usabilità e funzionamento

• Menu di configurazione intuitivi e interfaccia grafica per ridurre i tempi di setup
• Supporto multilingua e modalità di visualizzazione per analisi rapida
• Maniglie e rotella con sovrastampatura per trasporto e ergonomia
• Attività ripetitive automatizzabili; la memoria interna riduce la dipendenza immediata dal PC

Specifiche tecniche (selezionate)

• Modello: 8558A
• Risoluzione: fino a 8,5 cifre (nominale)
• Digitalizzazione: fino a 5 MS/s in memoria; 200 ns per lettura in memoria
• Velocità di lettura: 1 rdg/s @ 8,5 cifre fino a 100.000 rdg/s @ 4,5 cifre
• Intervalli tensione: CC 100 mV – 1000 V; CA 10 mV – 1000 V (1 Hz – 10 MHz)
• Intervalli corrente: CC 10 µA – 2 A; CA 10 µA – 2 A (1 Hz – 100 kHz)
• Banda: tensione fino a 20 MHz; corrente fino a 4 MHz
• ADC: SAR 18 bit
• Memoria: fino a 15 milioni di letture
• Interfacce: GPIB, USBTMC, Ethernet, USB host (ant/post)
• Trigger: BNC esterno, fronte/livello, timer, epoch, line; latenza esterna <100 ns
