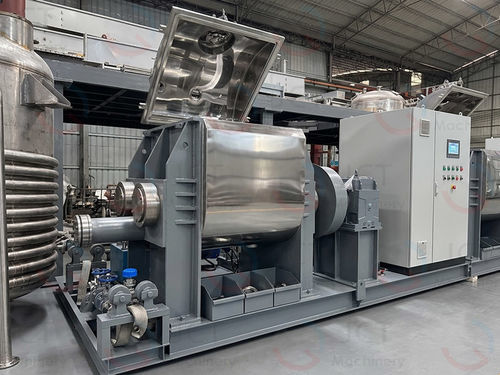

Miscelatore sigma

orizzontalecontinuobatch

Panoramica del prodotto

Il miscelatore a lame sigma per pasta modellabile JCT è dotato di lame gemelle a forma di ∑ contro-rotanti a velocità differenziali, unite a un controllo preciso della temperatura tramite camicia e a una tecnologia di taglio ad alta efficienza. Progettato per formulazioni a base di farina, amido e basi polimeriche, tutte le superfici a contatto con il prodotto sono in acciaio inossidabile lucidato a specchio per evitare contaminazioni e trasferimenti di colore, consentendo produzione automatizzata, continua e senza bolle su larga scala.

Principali aree di applicazione

• Argilla da modellare tradizionale / impasti a base di farina (farina, sale, acqua, glicerina)
• Argilla ultraleggera / impasti leggeri (sistemi di microsfere espandibili a base di PVA)
• Argilla cristallina / slime
• Argilla educativa e industriale

Parametri dell'apparecchiatura (a titolo indicativo)

Volume apparecchiatura: 5–10000 L
Volume di lavoro: 60%–70%
Riduttore: Riduttore cementato, 1 set
Inverter: Inverter heavy-duty, 1 set
Trasmissione albero: Due alberi agitatori azionati da meccanismo a doppio ingranaggio con serbatoio ingranaggi
Mezzo di riscaldamento: Circolazione esterna di olio caldo (supporta anche riscaldamento elettrico, circolazione acqua calda, raffreddamento a acqua fredda)
Struttura cilindro: Corpo cilindrico a forma di W; lame lucidate con alta precisione per evitare adesioni e garantire elevato effetto di taglio/impasto
Cilindro interno: Piastra SS304 16 mm, lucidata a specchio
Camicia: Piastra Q235-B 14 mm con piastra di rinforzo di deviazione
Piastra laterali: Q235-B 35 mm + rivestimento SS304 6 mm, lucidatura di precisione
Lame agitazione: Acciaio fuso integrale rivestito con 6 mm SS304, finemente lucidato; 2 set
Gioco lame–cilindro: 3–6 mm
Gioco lame–piastre laterali: 3–4 mm
Velocità di miscelazione (anteriore/posteriore): 0–48 / 32 RPM, controllo a frequenza variabile
Apertura coperchio: Sistema idraulico di apertura coperchio con stazione idraulica
Svuotamento: Scarico tramite cilindro inclinabile idraulico (angolo ≥ 95°); opzione vite reversibile per estrusione continua
Bloccaggio testa cilindro: Bloccaggio pneumatico
Tenuta: Guarnizione a striscia fluorosilicato 8 mm SS304
Tenuta albero agitazione: Boccola inox + V-ring in PTFE + radice di tenuta in PTFE (4 set)
Quadro elettronico: Quadro di controllo a pavimento con amperometro/voltmeter; controllo motore avanti/indietro; controllo idraulico; visualizzazione temperatura e segnali luminosi

Vantaggi e caratteristiche tecniche

• Uniformità e dispersione senza variazione di colore grazie alle lame ∑ gemelle ad alta capacità di taglio e velocità differenziali
• Forze di impasto, compressione e piegatura potenti per una dispersione rapida di pigmenti, fragranze e additivi
• Materiali igienici adatti al contatto alimentare (SS304/SS316) e superfici lucidate a specchio (Ra ≤ 0,4 μm) per ridurre i tempi di pulizia e cambio colore
• Molteplici metodi di scarico per integrazione con linee di confezionamento: estrusione a vite reversibile e inclinazione idraulica (fino a 95°)
• Controllo preciso della temperatura tramite camicia per evitare perdita di umidità o denaturazione dell'amido
• Sgassamento a vuoto fino a -0,098 MPa per rimuovere bolle microscopiche e migliorare morbidezza e duttilità

Assistenza e supporto

• Prove con materiali cliente in laboratorio dedicato per convalida di processo
• Consulenza su formulazione e ottimizzazione processi di miscelazione e parametri di temperatura
• Servizio globale: apparecchiature certificate CE, installazione, messa in servizio e formazione operatori in loco

Specifiche / dati tecnici

• Volume: 5–10000 L
• Volume operativo tipico: 60%–70%
• Materiali a contatto: SS304/SS316 lucidato a specchio (Ra ≤ 0,4 μm)
• Sistemi di riscaldamento/raffreddamento: circolazione olio caldo / riscaldamento elettrico / acqua calda / raffreddamento con acqua fredda
• Velocità relativa lame: 0–48 / 32 RPM (controllo a frequenza variabile)
• Sistema vuoto: fino a -0,098 MPa
• Metodi di scarico: estrusione a vite reversibile; inclinazione idraulica (≥ 95°)
• Sistemi di tenuta: guarnizione a striscia fluorosilicato SS304; tenute albero combinate (boccola inox + V-ring PTFE + radice PTFE)
