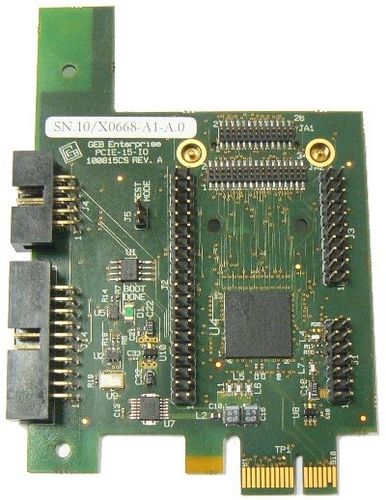

Scheda I/O digitale

TTLPCI Express

La scheda di pc standard di PCIe è dotata di tutte le caratteristiche necessarie per cominciare usando le caratteristiche avanzate della famiglia di Altera CycloneIV-GX. Le richieste difficili inoltre sono soddisfatte, con l'aiuto di un bordo della Sopc-Scheda. Il PCIe viene nel formato standard, con fino a 53 scanalature digitali dell'ingreso/uscita dell'utente, il campione di 3.3V LVTTL, ogni con lle sensibilità bidirezionali e di tre stati indipendenti di senso, così come azionamento. Ha una singola tensione del gruppo di alimentazione 3.3V, con sveglia il supporto, un segnale degli orologi dell'input dell'utente e due segnali prodotti degli orologi, sia con il campione dedicato di 3.3V che di PLL LVTLL. È un dispositivo del caricamento del sistema, con un orificio di accesso della prova, circuities del video del gruppo di alimentazione e di risistemazione ed oscillatore a cristallo ciascuno del bordo. 2 il modulo di mb SRAM è facoltativo ed il dispositivo è compliant con il JTAG/IEEE 1149.1 contorno-esplora il connettore standard dell'artificiere.
