Scheda convertitore PCIe

I/OFGPA

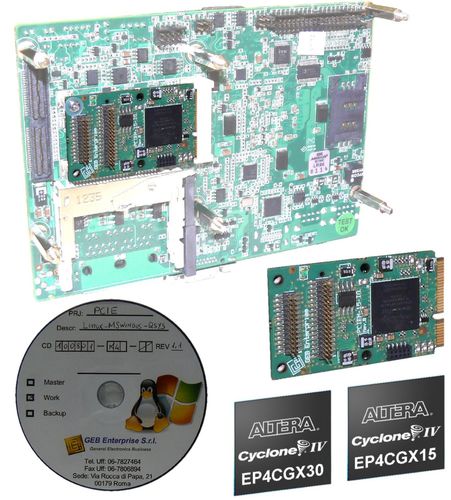

L'impresa di GEB ha aumentato le mini marche del bordo di PCIe facili aggiungere una possibilità potente di DSP e dell'ingresso/uscita sulle vostre cartoline base di MINI-ITX o dello sbc. Aggiunge possibilità programmabile dell'ingresso/uscita e di DSP di larghezza di banda di FPGA l'alta ad un basso costo, rendente la ideale per le apparecchiature in molti campi dell'applicazione, come electromedical, automazione, sonar, radar di meteo, prestazioni ed analisi di tasso di errori, video e giocatori e registratori di dati. Usando il DMA e la memoria di sistema del pc sarete di immagazzinare/flusso dati di richiamo fino a circa 250 MBYTE/sec concedendo costruire il giocatore/registratore senza memoria di dati con possibilità di DSP. Il mini fattore standard della forma di PCIe è ideale per molti generi di applicazioni, è presente su molte cartoline base compatte del pc quali Intel Galileo e Advantech MIO-5250. Il PCIEM-15-IO ospita un Altera CycloneIV-GX EP4CGX30BF14C6N FPGA che fa le interfaccihe di arrivo hardwired disponibili di PCIe, 29440LE, 1080Kbits la RAM, 4xPLLs, 80xMultiplyers. I connettori dell'ingresso/uscita, mettenti in evidenza 53 perni dell'ingresso/uscita FPGA e 3 orologi, connette il bordo dell'estremità anteriore, quali il dispositivo di spostamento livellato o ADC/DAC. Un modulo della RAM da 2 MBYTE può anche essere ospitato su loro che concedono utilizzare un CPU di NIOSII per il maneggiamento delle interruzioni critiche. Per mezzo degli attrezzi di Altera, alcuni pre-hanno generato le strutture fornite all'interno del corredo di sviluppo ed il IP libero di Altera, potrete sviluppare un sistema completo di abitudine FPGA in poche ore. I driver di Linux e di MS Windows, possono a read/write i registri dell'ingresso/uscita, maneggiano le interruzioni, controllano il DMA nella memoria virtuale. I programmi di esempio e del Demo sono inoltre disponibili.
