Scheda I/O analogica 100801 Mini PCIe Fpga Bundle

CompactPCI

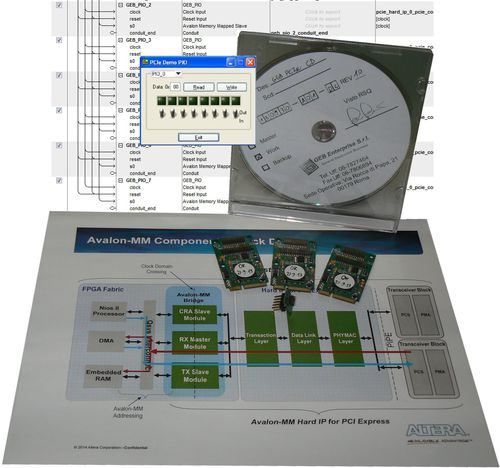

Il bundle comprende tutto quello che è necessario usare per avviare progetti su schede Mini PCIe su FPGA Altera in pochi minuti. Il contenuto della FPGA e il programma Demo sono forniti come sorgenti per mettere lutlizzatore in grado di partire immediatamente con il proprio progetto. -3 Pezzi della scheda Mini PCie precaricata con il sistema "All I/O registers FPGA System" -1 Pezzo della scheda MBBA, che è necessaria per connettere un Altera USB Blaster alla mini PCIe per programmare la FPGA -I sistema su FPGA "All I/O registers FPGA system", in grado di pilotare e/o leggere lo stato di tutti i gli I/O pins disponibili sui connettori di scheda. Sono forniti sia il file sof (per configurare la FPGA), sia i files sorgenti che possono essere usati con il tool QSYS (Altera QuartusII)." -Drivers per XP/32, Seven/32, Seven/64 O.S. -Programma Demo che permette di definire la direzione di ogni I/O pin della FPGA, e leggerne o modificarne lo stato. La FPGA, preprogrammata con "All I/O registers FPGA system", comprende tutto quello che è necessario ad un progettista per avviare un progetto e esercitarsi su una applicazione FPGA su PCIe, controllando mediante 7 PIOs totalmente configurabili, come ingresso e/o uscita, il proprio hardware, collegato ai pin dei connettori di I/O della scheda MiniPCIe. Inoltre, una semplice Programma Demo è fornito insieme ai drivers (disponbili per ambienti x86 Windows). Questi permette allutilizzatore un facile controllo dei segnali di I/O mediante uninterfaccia grafica (GUI) intuitiva. Per facilitare lo sviluppo di proprie applicazioni sono forniti anche i sorgenti minimizzando il tempo davvio del progetto software.
