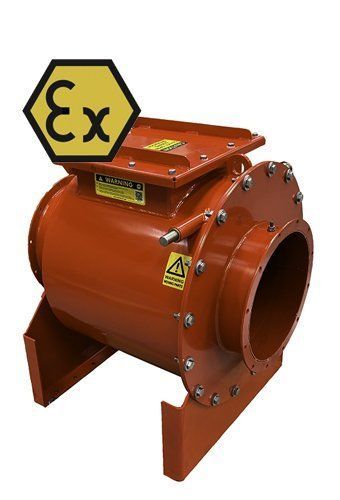

Valvola di ritegno a battente 16 series

con flangiadi protezionein acciaio

Panoramica del prodotto La valvola di ritegno Geovent è un dispositivo di sicurezza certificato ATEX progettato per prevenire la propagazione di esplosioni nelle reti di condotti industriali. La palette interna si chiude meccanicamente durante l'onda di sovrapressione di un'esplosione per isolare la sezione interessata. La valvola funziona senza alimentazione elettrica, sensori o componenti elettronici, richiede poca manutenzione ed è adatta all'installazione interna ed esterna su condotti orizzontali che trattano polveri organiche o non metalliche (St1). È disponibile nei diametri Ø200–600 mm e riduce al minimo le perdite di carico in condizioni normali di esercizio.

Cosa ottieni

• Certificazione ATEX per atmosfere con polveri esplosive (zone 20, 21, 22).
• Funzione meccanica di ritegno senza necessità di alimentazione elettrica.
• Installazione rapida su condotti nuovi o esistenti mediante flange FA saldate.
• Bassa manutenzione in condizioni di esercizio normali.
• Perdita di pressione minima durante il funzionamento normale.
• Corpo in acciaio con battente di chiusura HARDOX HB400.
• Adatta a condotti orizzontali, diametri Ø200–Ø600 mm; compatibile con Kst fino a 200 bar·m/s.

Informazioni sul prodotto Realizzata in acciaio 16MO3 e dotata di battente HARDOX HB400, la valvola è verniciata a polvere RAL 3020 (rosso) per la protezione dalla corrosione. È certificata per le zone ATEX 20, 21 e 22 ed è destinata a impianti che trattano polveri organiche e non metalliche (St1). L'installazione avviene tramite flange FA saldate; non è richiesta alimentazione elettrica. Gli accessori disponibili includono sensori di posizione, indicatori di livello polvere e sistema di sblocco remoto per valvole installate in posizioni di difficile accesso.

Dati tecnici Materiale: Acciaio
Installazione: Interno/Esterno
Portata d'aria min.: 15 m/s
Portata d'aria max.: 35 m/s
Intervallo di temperatura: -20°C a +60°C
Dimensioni (LxWxH): 590 x 470 x 510 mm / 1.340 x 1.352 x 1.413 mm
Peso: 45–294 kg
Limiti aggiuntivi: adatta per Kst fino a 200 bar·m/s e Pred,max 0,5 bar (applicazioni polveri organiche/non metalliche)
