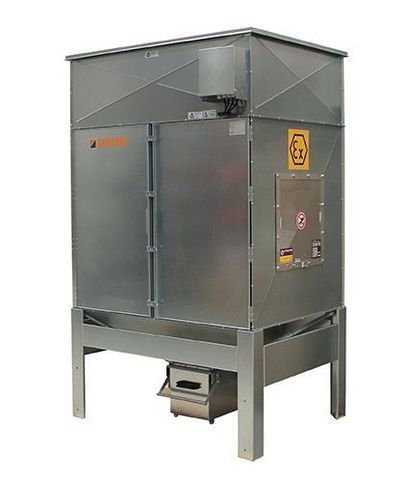

Gruppo di filtrazione a cartuccia GFX2

con cartuccia filtranteper polveriad alta portata

Breve descrizione
Il GeoFilter GFX2 è un'unità di filtrazione conforme ATEX progettata per la gestione di polveri esplosive in ambienti industriali. Costruzione in acciaio zincato e omologazione per le Zone 21 e 22. Autopulente mediante valvole a diaframma pneumatiche ed efficienza di filtrazione fino al 99,9% a 0,3 µm. Capacità per singola unità fino a 7.200 m³/h; unità multiple combinabili fino a 28.800 m³/h. Consegnato completo di quadro comando ATEX, membrana di esplosione, cartucce filtranti antiscintilla, valvole di sparo certificate ATEX e secchio di raccolta da 25 L. L'installazione all'aperto non è consigliata a causa del rischio di condensa.

Cosa ricevi

• Filtro conforme ATEX per le Zone 21 e 22 con documentazione e certificati completi.
• Alta efficienza di filtrazione — fino al 99,9% a 0,3 µm.
• Pulizia automatica tramite valvole a diaframma pneumatiche (controllo a timer di serie; disponibile opzione pulizia a pressione).
• Portata scalabile: unità singola fino a 7.200 m³/h; fino a 28.800 m³/h con unità in parallelo.
• Consegnato completo di membrana di esplosione, quadro comando ATEX, cartucce filtranti antiscintilla e valvole certificate ATEX.
• Struttura in acciaio zincato e secchio di raccolta da 25 L inclusi.
• Adatto per polveri esplosive di alluminio, magnesio, farina e materiali simili.

Informazioni sul prodotto
Il GeoFilter GFX2 è un'unità filtrante modulare di livello industriale destinata all'uso in ambienti con atmosfere polverose pericolose. L'unità dispone di un sistema di autopulizia pneumatico integrato controllato da un timer; è disponibile un'opzione di pulizia basata sulla pressione. La perdita di carico tipica varia tra 1.000 e 1.500 Pa. Le unità possono essere collegate in parallelo per incrementare la capacità d'aria complessiva. Il prodotto è fornito pronto per l'installazione con documentazione ATEX completa, certificati e manuale d'uso.

Dati tecnici (tabella)
Materiale: acciaio zincato
Installazione: interno (non consigliata esterna per rischio di condensazione)
Volume d'aria max.: 1.800 m³/h
3.600 m³/h
5.400 m³/h
7.200 m³/h
Tensione: 230 V
Potenza: 30 W
Aria compressa (Alimentazione): 6 Bar
Aria compressa (Consumo): 3 Litri (per ciclo di pulizia)
Area filtro: 30 m²
60 m²
90 m²
120 m²
Connessione (ingresso): ø315 mm
ø315 mm
ø400 mm
ø500 mm
Connessione (uscita): ø315 mm
ø315 mm
2 x ø315 mm
3 x ø315 mm
Dimensioni (LxPxH): 635 x 935 x 2.035 mm
635 x 935 x 2.035 mm
935 x 935 x 2.035 mm
935 x 1.230 x 2.035 mm
Peso: 135 kg
135 kg
180 kg
225 kg

Caratteristiche / specifiche tecniche

• Materiale: acciaio zincato.
• Omologazione ATEX per Zone 21 e 22.
• Efficienza di filtrazione: fino al 99,9% a 0,3 µm.
• Autopulizia tramite valvole a diaframma pneumatiche (timer standard; opzione pressione disponibile).
• Portata per singola unità: fino a 7.200 m³/h; fino a 28.800 m³/h con unità in parallelo.
• Perdita di carico tipica: 1.000–1.500 Pa.
• Elettrico: 230 V, 30 W.
• Aria compressa: alimentazione 6 Bar, consumo circa 3 L per ciclo di pulizia.
• Opzioni area filtro: 30 / 60 / 90 / 120 m².
• Opzioni di collegamento in base alla taglia (ø315 / ø400 / ø500 mm) e configurazioni multiple di uscita.
• Dimensioni e pesi variabili per modello (vedere dati tecnici sopra).
• Consegnato con membrana di esplosione, quadro comando ATEX, cartucce filtranti antiscintilla, valvole certificate ATEX e secchio di raccolta da 25 L.
• Documentazione ATEX completa e manuale d'uso inclusi.
• Installazione esterna non consigliata per rischio di condensazione.
