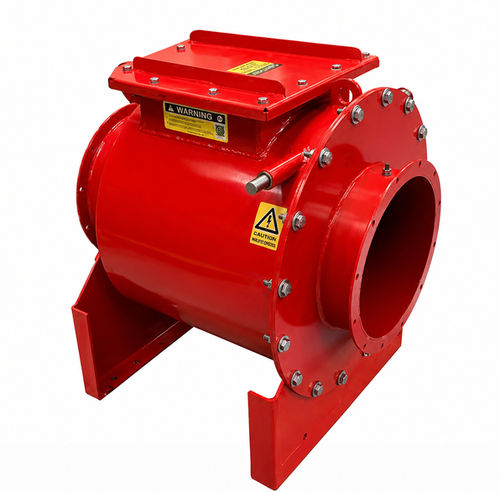

Valvola di ritegno a disco

per ariacon flangiaa flangia di montaggio

Panoramica
La valvola non ritorno Geovent è un dispositivo di sicurezza certificato ATEX che impedisce la propagazione di un'esplosione nei sistemi di condotti. Installata tra il filtro e l'impianto, la flap interna si chiude meccanicamente durante un'esplosione per isolare l'area interessata. La valvola funziona senza alimentazione, sensori o elettronica, richiede manutenzione minima in condizioni normali ed è adatta a sistemi di condotti orizzontali che trattano polveri organiche o non metalliche.

Cosa offre

• Sicurezza certificata ATEX per ambienti con polveri esplosive.
• Funzionamento meccanico senza necessità di elettricità.
• Installazione semplice su sistemi nuovi ed esistenti.
• Manutenzione praticamente nulla e lunga durata.
• Perdita di pressione minima durante il funzionamento normale.
• Corpo in acciaio con flap di chiusura HARDOX.
• Adatta per condotti orizzontali da Ø200 a Ø600 mm.

Costruzione e idoneità
La valvola è costruita in acciaio 16MO3 e dotata di flap di chiusura HARDOX HB 400. L'unità è verniciata a polvere RAL 3020 rosso. È progettata per le zone ATEX 20, 21 e 22 e per polveri classificate St1 (polveri organiche e non metalliche). La valvola è classificata per valori Kst fino a 200 bar·m/s e una sovrappressione massima d'esplosione Pred,max di 0,5 bar. Il prodotto è disponibile per condotti orizzontali e diametri da Ø200 a Ø600 mm ed è utilizzabile sia in interno che in esterno.

Installazione e accessori
L'installazione utilizza flange FA saldate per un montaggio rapido e semplice. La valvola non richiede alimentazione elettrica per la funzione di contenimento dell'esplosione. Gli accessori disponibili includono sensori di posizione, indicatori di livello polvere e un sistema di sblocco remoto per valvole installate in punti di difficile accesso.

Note
Progettata per isolare e proteggere il resto dell'impianto durante un'esplosione mediante la chiusura meccanica automatica del flap. Indicata per applicazioni che richiedono perdita di carico minima e sicurezza passiva affidabile.

Caratteristiche / specifiche tecniche

• Materiale: acciaio 16MO3 (corpo in acciaio).
• Flap di chiusura: HARDOX HB 400.
• Finitura superficiale: verniciatura a polvere, RAL 3020 (rosso).
• Zone ATEX: adatte per zone 20, 21 e 22.
• Tipo di polvere: organica / non metallica (St1).
• Valutazione Kst: fino a 200 bar·m/s.
• Sovrappressione massima d'esplosione (Pred,max): 0,5 bar.
• Installazione: condotti orizzontali; flange FA saldate; uso interno/esterno.
• Intervallo di diametri: Ø200 a Ø600 mm.
• Portata d'aria min.: 15 m/s.
• Portata d'aria max.: 35 m/s.
• Intervallo di temperatura: -20°C a +60°C.
• Dimensioni (esempi): 590 x 470 x 510 mm; 1.340 x 1.352 x 1.413 mm.
• Gamma di peso: 45 – 294 kg.
• Alimentazione: funzionamento meccanico passivo (nessuna alimentazione elettrica richiesta per la chiusura).
• Manutenzione: praticamente senza manutenzione in condizioni normali.
• Accessori disponibili: sensori di posizione, indicatori di livello polvere, sistema di sblocco remoto.
