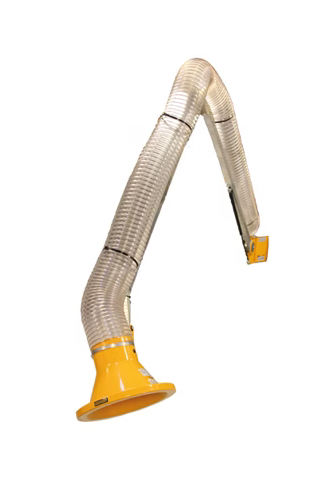

Braccio aspirante a muro ASX

flessibilearticolatoper polveri

Descrizione Il braccio di aspirazione Geovent ASX è conforme ATEX per l'aspirazione di gas infiammabili, fumi e polveri in atmosfere esplosive. Progettato per il posizionamento preciso in ambienti industriali esigenti, il braccio integra bracci di supporto esterni, tubo girevole leggero e più punti di articolazione per una manovrabilità controllata ed ergonomica.

Cosa include

• Braccio conforme ATEX, certificato per atmosfere esplosive di gas e polveri.
• Tubo esterno PUR e bracci di supporto per un posizionamento semplice e accurato.
• Design ergonomico con manovrabilità fluida e molteplici punti di articolazione.
• Cappucci disponibili nei diametri Ø80 mm – Ø200 mm; i cappucci più grandi dispongono di maniglie ergonomiche integrate.
• Tubo esterno PUR antistatico con messa a terra tramite spirale di rame.
• Staffa a parete rotante con 270° di estensione per un ampio raggio di lavoro.
• Lunghezze standard 2 m, 3 m o 4 m; estendibile fino a 9 m con braccio di estensione.

Informazioni sul prodotto Il braccio ASX è progettato per rispettare la Direttiva ATEX 2014/34/UE ed è adatto all'estrazione di mezzi infiammabili come vapori di solventi, polveri da processi alimentari e farmaceutici e vapori di combustibile. Il tubo esterno in PUR è leggero e antistatico; la messa a terra del tubo è garantita da una spirale in rame e il braccio è doppiamente messo a terra con resistenza inferiore a 10 kΩ. La cinematica comprende tre giunti stabili e due punti snodati flessibili per il posizionamento preciso. La staffa a parete rotante offre 270° di copertura. I cappucci sono verniciati a polvere in giallo RAL1007; le taglie maggiori hanno maniglie integrate. Lunghezze disponibili: 2.000 mm, 3.000 mm o 4.000 mm, estendibile fino a 9.000 mm con braccio di estensione.

Caratteristiche tecniche

• Conformità: Direttiva ATEX 2014/34/UE (adatto per atmosfere esplosive di gas e polveri).
• Portata max: 2.000 m³/h.
• Diametri di collegamento cappa: Ø80 – Ø200 mm.
• Lunghezze standard del braccio (L): 2.000 mm, 3.000 mm o 4.000 mm; estendibile fino a 9.000 mm con braccio di estensione.
• Gamma di temperature: continuo 90°C; breve termine fino a 125°C.
• Peso: circa 8 – 12 kg a seconda della configurazione.
• Tubo: tubo esterno PUR, antistatico, messa a terra tramite spirale di rame.
• Messa a terra: doppia messa a terra del braccio; resistenza inferiore a 10 kΩ.
• Giunti e manovrabilità: tre giunti stabili e due punti snodati flessibili per un posizionamento preciso.
• Fissaggio: staffa a parete rotante con 270° di flessibilità.
• Finitura: cappucci verniciati a polvere in giallo (RAL1007) per le opzioni standard.
