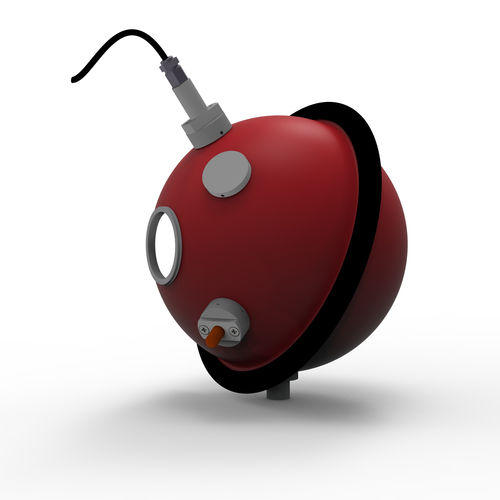

Rilevatore di potenza laser con sfera di Ulbricht ISD-15-Si

Rivelatore a sfera integrato con diametro 150 mm, configurato per misurare laser e diodi laser con divergenza fino a 64° e potenze di picco fino a 100 W. Diametro 38,1 mm Diametro della porta di misura Il rilevatore a sfera integratrice ISD-15 con sfera integratrice di 150 mm di diametro dispone di un'ampia porta di misurazione di 38,1 mm di diametro che lo rende adatto all'uso con raggi laser di diametro maggiore come i telemetri laser. La sfera è rivestita di solfato di bario (ODP97). Se necessario, la porta di misura può essere ridotta a diametri più piccoli con riduttori. Ampia risposta spettrale Il rivelatore sferico integratore è dotato di un diodo Si che copre l'intervallo di lunghezza d'onda da 400 nm a 1100 nm. Rilevatori con finestre diffusore Le finestre del diffusore montate davanti ai rivelatori consentono ai rivelatori di integrare la radiazione riflessa da quasi tutta la superficie della sfera integratrice, riducendo al minimo i punti caldi causati dalla prima riflessione del fascio. Rivelatore in "Posizione d'ombra" Il rivelatore è posizionato vicino alla porta di misura per un ampio angolo di accettazione all'interno della sfera senza irradiazione diretta del rivelatore. Questo elimina la necessità di utilizzare un deflettore. Connettore della fibra ottica e porta ausiliaria Oltre alla porta del rivelatore e alla porta di misurazione, l'ISD-15 è dotato di due porte aggiuntive: - Un connettore SMA per collegare una fibra da uno spettro-radiometro alla sfera - Una porta ausiliaria, ad esempio da utilizzare per la correzione di sostituzione
