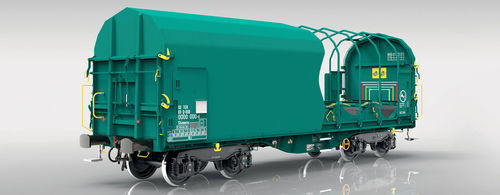

Transporter su ruota Shimmns S10B

per il settore siderurgicodi bobina

Caratteristiche

• Questo vagone coperto è progettato per il trasporto di bobine d'acciaio a freddo collocate in apposite culle.
• Le bobine sono protette dalle condizioni ambientali da un telone avvolgibile alle due estremità del vagone; il telone consente di aprire 2/3 del vagone per l'accesso.
• Carico e scarico sono possibili dall'alto e dai lati mediante gru industriali e sollevatori.
• Il telaio del vagone è conforme allo standard brevettato WS (EP 1 298 022), con costruzione ottimizzata e alleggerita e capacità di carico fino a 100 t.
• I meccanismi brevettati per il movimento delle braccia (222981) permettono il controllo da un solo lato del vagone senza raggiungere il lato opposto.
• Il progetto soddisfa i requisiti TSI, EN e UIC ed è marcato per circolazione TEN GE.

Capacità

• Culla 1: Ø max bobina [mm] 2.250; Ø min bobina [mm] 1.000; Peso max bobina [t] 36
• Culla 2: Ø max bobina [mm] 1.700; Ø min bobina [mm] 800; Peso max bobina [t] 17
• Culla 3: Ø max bobina [mm] 2.700; Ø min bobina [mm] 1.000; Peso max bobina [t] 45
• Culla 4: Ø max bobina [mm] 1.700; Ø min bobina [mm] 800; Peso max bobina [t] 17
• Culla 5: Ø max bobina [mm] 2.250; Ø min bobina [mm] 1.000; Peso max bobina [t] 36

Sistema di monitoraggio condizioni e tracciamento
Il vagone è dotato di un sistema avanzato per il monitoraggio delle condizioni e il tracciamento GPS alimentato da un generatore d'asse e batteria di supporto. I dati sono trasmessi via GSM a un portale operatore e comprendono peso corrente per ruota, temperature di assi e cuscinetti, sensori di accelerazione e decelerazione per diagnostica (inclusi impatti durante manovre) e posizione in tempo reale. Sette spie sul pannello segnalano le informazioni di carico attuali.

Vantaggi

• Riduzione del peso a vuoto grazie al telaio ottimizzato.
• Manutenzione e assistenza semplificate.
• Sistema di sensori integrato che fornisce posizione, stato del carico, velocità e temperatura.

Misure
Tutte le misure sono in millimetri.
