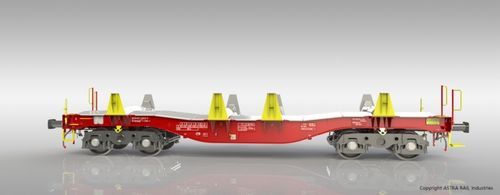

Transporter su ruota Smmnpsper il settore siderurgicoper carichi pesanti
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Trazione
- su ruota
- Specificazioni
- per carichi pesanti, per il settore siderurgico
- Capacità di carico
79,3 t
(87,4 us ton)
Descrizione
Panoramica
Capacità
Dati tecnici
- Carro merci progettato per il trasporto di lastre d'acciaio calde, principalmente tra produttori e trasformatori di acciaio in Svezia.
- Conforme alla General Technical Specification for Freight Car (GTSF) di SJ e ai requisiti internazionali applicabili (TSI, EN, RIV, UIC) indicati nella GTSF.
- Sottocassa e traverse progettate per una possibile futura aumentata portata per asse a 30,0 t; il sistema di rotolamento può essere omologato per 30,0 t per asse sulle linee svedesi.
- Tutti i componenti fissati alla struttura in acciaio del carro sono specificati per operare in condizioni invernali rigide (neve compatta, ghiaccio, temperature fino a -40°C) e per sopportare irraggiamento/convezione di calore dalla superficie delle lastre calde.
Capacità
- Trasporto di lastre d'acciaio calde con temperatura superficiale massima 350°C
- Portata: 79,3 t
- Configurazione a 4 assi; progettato per esercizio su scartamento standard (1.435 mm)
Dati tecnici
- Carico per asse: 25,0 t / asse
- Scartamento: 1.435 mm
- Gabarit (senza traverse): G1-TSI
- Gabarit Svezia (con traverse): BVF 586.20 Gabarit F+A
- Regime freni: "S"
- Tipo freno: Integrated Clasp Brake System (ICB)
- Velocità max (carico): 100 km/h
- Velocità max (vuoto): 120 km/h
- Condizione climatica: Tn
- Raggio minimo di curva (Rmin): 100,0 m / 70,0 m
- Tipo paracolpi: Categoria C, UIC 526-1
- Accoppiamento a vite: 850 kN, UIC 826
- Organetto di trazione: 1000 kN / 21 kJ, UIC 520
- Lunghezza tra tamponi: 13.900 mm
- Peso a vuoto: 20,7 t
- Altezza massima del carro: 2.388 mm
- Lunghezza di carico – entro tasche terminali: 12.052 mm
- Larghezza massima di carico – entro i fermi laterali della traverse: 2.975 / 2.601 mm
- Altezza del fermo laterale della traverse sopra T.O.R.: 2.140 mm
- Altezza di carico del carro a vuoto sopra T.O.R – travi di supporto A: 1.700 mm
- Altezza di carico del carro a vuoto sopra T.O.R – travi di supporto B: 1.620 mm
- Tipo di carrello: Axle Motion III
- Diametro ruota: 920 mm
