Transporter su ruota Shimmns S12A

per il settore siderurgicodi bobinaautomatizzato

Caratteristiche

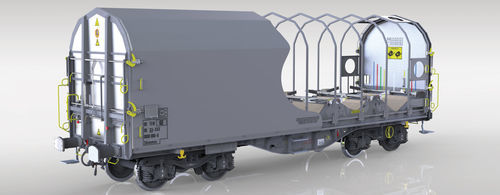

• Questo vagone coperto è utilizzato per il trasporto di bobine d'acciaio a freddo inserite in culle speciali.
• Le bobine sono protette dalle condizioni ambientali da un telo avvolgibile presente alle due estremità del vagone. Il telo consente di aprire fino a 2/3 del vagone.
• Il vagone è accessibile per carico/scarico dall'alto e dai lati mediante gru e sollevatori industriali.
• Il progetto del vagone soddisfa i requisiti TSI, EN, UIC e dispone della marcatura TEN GE per la circolazione.
• Il vagone è dotato del sistema di protezione del carico ECSS – Efficient Coil Security System. Le braccia possono essere controllate da un solo lato, senza dover accedere all'altro lato del vagone. Il meccanismo di azionamento delle braccia è basato su un differenziale. Sistema protetto da copyright.
• Il telaio è conforme alle prescrizioni EN 12663-2 e UIC 530-1 per il montaggio dell'aggancio automatico.

Capacità
Culle di carico | Culla 1 | Culla 2 | Culla 3 | Culla 4 | Culla 5
Ø min bobina [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Ø max bobina [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Peso max bobina [t] | 34 | 17 | 45 | 17 | 34

Vantaggi

• Peso a vuoto ridotto (19,3t).
• Manutenzione del vagone semplificata.
• Operazione delle braccia semplificata – riduzione del tempo per proteggere/rilasciare il carico.
• Materiali utilizzati per le braccia e il rivestimento delle pareti anteriori favorevoli al riciclo.
• Possibile azionamento elettrico delle braccia (processo automatizzato di fissaggio/rilascio del carico). Opzioni: numero di braccia 16 pz (o 12 pz, o 20 pz); larghezza minima di carico ca. 470 mm, larghezza massima ca. 2.100 mm.

Note
Il vagone è progettato per il trasporto di bobine d'acciaio a freddo su culle speciali e permette il carico/scarico dall'alto e dai lati mediante gru e sollevatori industriali. Il telo alle due estremità consente l'apertura fino a due terzi del vagone. La fissazione delle bobine utilizza il sistema ECSS (Efficient Coil Security System) con braccia azionate da un meccanismo differenziale e azionabili da un solo lato.

Specifiche tecniche

• Modello: Shimmns S12A
• Carico per asse: 22,5 t / asse
• Scartamento: 1.435 mm
• Profilo di carico: G1-TSI
• Regime di frenata: "S"
• Tipo di freno: KE o SW, compatto o standard
• Velocità max a 90,0 t: 100 km/h
• Velocità max a 58,0 t: 120 km/h
• Condizione climatica: T1
• Raggio minimo di curva Rmin: 35,0 m
• Lunghezza tra i respingenti: 12.040 mm
• Peso a vuoto: 18,9 t
• Portata: 71,1 t
• Tipo di carrello: Y25Lsd-K (altri tipi disponibili su richiesta)
• Assale: BA303 (altri tipi disponibili su richiesta)
• Tipo di ganasce frenanti: C810
• Numero di culle: 5
• Larghezza nella culla: 2.410 mm
• Numero di braccia: 20 pz (opzioni disponibili)
• Tipo di braccia: leggere / dritte
• Tipo di fissaggio bobine: ECSS (Efficient Coil Security System)
• Superficie delle culle: compensato
• Numero di archi intermedi: 11
• Meccanismo della parete anteriore: 4 punti
