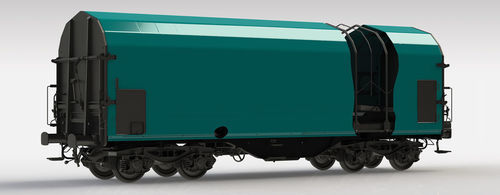

Transporter su ruota Shimmns

per il settore siderurgicoelevabiledi bobina

Caratteristiche

• Vagone merci coperto progettato per il trasporto di bobine d'acciaio a freddo posizionate in apposite culle.
• Le bobine sono protette da un telone apribile alle due estremità del vagone, che consente l'apertura di circa 2/3 del vagone per l'accesso.
• Carico e scarico accessibili dall'alto e dai lati mediante gru industriali e sollevatori.
• Progetto conforme agli standard TSI, EN e UIC e con marcatura TEN GE per la circolazione.
• Dotato del sistema brevettato di protezione del carico ECSS (Efficient Coil Security System); le braccia si azionano da un lato senza dover attraversare il vagone.
• Il meccanismo di azionamento delle braccia si basa su un differenziale; il telaio è predisposto secondo EN 12663-2 e UIC 530-1 per il montaggio di un aggancio automatico.

Capacità
Caratteristica | Culla 1 | Culla 2 | Culla 3 | Culla 4 | Culla 5
Ø min. del rotolo [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Ø max. del rotolo [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Peso max. del rotolo [t] | 34/36 | 17 | 45 | 17 | 34/36


Vantaggi

• Opzioni di tara ridotta (a partire da 19,3 t).
• Manutenzione e assistenza semplificate della struttura del vagone.
• Operazione delle braccia più rapida per fissare e rilasciare il carico, riducendo i tempi di movimentazione.
• Braccia e rivestimento delle pareti anteriori realizzati con materiali riciclabili.
• Opzione di azionamento elettrico delle braccia per automatizzare il fissaggio/rilascio del carico:
  • Numero standard di braccia: 20 pz (può funzionare con 12 o 16 pz).
  • Larghezza di carico min. circa 470 mm; larghezza max. circa 2.100 mm.

Parametri
Carico per asse | 22,5 t / asse
Scartamento | 1.435 mm
Gabarit | G1-TSI
Regime di frenatura | S
Tipo di freno | GP-A (K)
Vel. max per 90,0 t | 100 km/h
Vel. max a 58,0 t | 120 km/h
Condizione climatica | T1
R_min | 35,0 m
Lunghezza tra tamponi | 12.040 mm
Tara | ~ 21,8 t / 21,0 t (carrelli leggeri)
Portata | ~ 68,2 t
Tipo carrello | Y25Ls1-K / Y25Lsd-KP1
Numero di culle | 5
Larghezza nella culla | 2.410 mm
Numero di braccia | 12 pz (4 al centro)
Tipo di fissaggio bobine | UIC
Superficie delle culle | Compensato 24 mm
Numero di archi inter. | 7
Supporti tra archi | Sì
Meccanismo parete anteriore | 4 punti


Misure
Tutte le misure sono in millimetri. Un disegno schematico è disponibile sulla pagina prodotto originale per riferimento.
