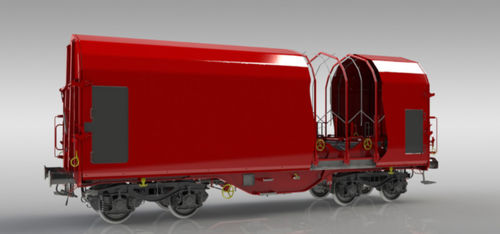

Transporter su ruota Shimmns ttu 728

per il settore siderurgicodi bobina

Caratteristiche

• Vagone merci coperto progettato per il trasporto di bobine d'acciaio a freddo posizionate in culle dedicate.
• Le bobine sono protette da un telo avvolgibile azionabile da entrambe le estremità, che consente l'apertura di circa due terzi del vagone.
• Carico e scarico dall'alto e dai lati tramite gru e sollevatori industriali.
• Progetto conforme alle norme TSI, EN e UIC; marcatura TEN GE per la circolazione.

Capacità (caratteristiche delle culle)
Caratteristica | Culla 1 | Culla 2 | Culla 3 | Culla 4 | Culla 5
Ø max bobina [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Ø min bobina [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Peso max bobina [t] | 36 | 17 | 45 | 17 | 36


Parametri

• Carico per asse: 22,5 t / asse
• Scartamento: 1.435 mm
• Scartamento di carico: G1 TSI
• Regime frenante: S
• Tipo di freno: GP-A (K)
• Velocità max a 90,0 t: 100 km/h
• Velocità max a 58,0 t: 120 km/h
• Condizione climatica: T1
• Raggio min. (vagone singolo): 35,0 m
• Lunghezza tra tamponi: 12.040 mm
• Peso a vuoto: ~22,7 t / 22,0 t (carrelli leggeri)
• Portata: ~67,3 t
• Tipo carrello: Y25Ls1-K / Y25Lsd-KP1
• Numero culle: 5
• Larghezza in culla: 2.410 mm
• Numero bracci: 20 pz (4 per bobina)
• Fissaggio bobine: Meccanismo a vite
• Superficie culle: Gomma 10 mm
• Numero archi interni: 7
• Supporti tra archi: Sì
• Meccanismo parete frontale: 4 punti

Misure
Tutte le misure sono in millimetri.

Specifiche tecniche

• Carico per asse: 22,5 t / asse
• Scartamento: 1.435 mm
• Scartamento di carico: G1 TSI
• Regime frenante: S
• Tipo di freno: GP-A (K)
• Velocità max a 90,0 t: 100 km/h
• Velocità max a 58,0 t: 120 km/h
• Condizione climatica: T1
• Raggio min. (vagone singolo): 35,0 m
• Lunghezza tra tamponi: 12.040 mm
• Peso a vuoto: ~22,7 t / 22,0 t (carrelli leggeri)
• Portata: ~67,3 t
• Tipo carrello: Y25Ls1-K / Y25Lsd-KP1
• Numero culle: 5
• Larghezza in culla: 2.410 mm
• Numero bracci: 20 pz (4 per bobina)
• Fissaggio bobine: Meccanismo a vite
• Superficie culle: Gomma 10 mm
• Numero archi interni: 7
• Supporti tra archi: Sì
• Meccanismo parete frontale: 4 punti
