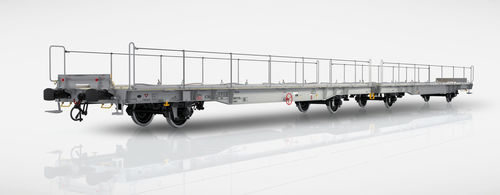

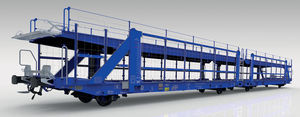

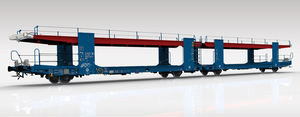

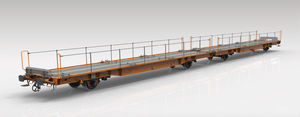

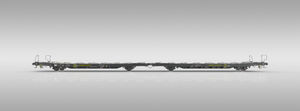

Transporter su ruota Laaers L04A

per container

Caratteristiche

• Questo carro è progettato per il trasporto di automobili, furgoni e container.
• Per il trasporto dei veicoli, il carro è dotato di cunei ruota azionabili con il piede.
• Il piano inferiore è progettato per consentire il drenaggio delle acque meteoriche ed è realizzato con piastre retinate zincate.
• Per il trasporto dei container devono essere installati perni ribaltabili.
• Questo carro è progettato secondo TSI, EN e Group Standards per l'esercizio nell'UE.

Capacità

• Le possibilità di carico dipendono dalle dimensioni dei veicoli.
• Il carro è destinato al trasporto di container ISO 20′, 30′ e 40′ (ISO 668). I cunei ruota devono essere rimossi durante il trasporto di container.
• Disposizione dei container secondo UIC 571-4, allegato A disegno 3.

Tabella dei limiti di carico
basata sulla portata degli assi (22,5 t):

Header: | A | B | C | D
S: | 33.3 t | 41.3 t | 49.3 t | 59.3 t
120 km/h: | 00.0 t | | |

Parametri
Lunghezza del carro tra tamponi: 33.000 mm (ca.)
Lunghezza del telaio: 15.560 mm (ca.)
Altezza asse tamponi / estremità accoppiamento rispetto al ferro (vuoto, nuovo): 1.040 / 1.020 mm
Passo ruote (wheelbase): 10.000 mm
Distanza tra assi estremi: 26.200 mm
Diametro ruota: 920 mm
Ganasce freno: Jurid 816 M
Tipo di freno: KE-GP-A(K)-2×10″
Freno di stazionamento: Azionabile da livello a terra
Tipo di tampone: Categoria A, corsa 105 mm
Accoppiamento a vite in testa unità: 850 kN
Organetto di trazione con uncino in testa unità: 1.000 kN
Organetto di trazione al centro unità: 1.200 kN
Accoppiamento corto al centro unità: 1.200 kN
Regolazione automatica dell'accoppiamento (UIC 530-1): No
Peso a vuoto: ca. 30,7 t
Peso massimo carico: 59,3 t
Carico massimo per asse: 18,0 t
Lunghezza di carico: ca. 32.000 mm
Altezza del ponte inferiore dal ferro (carro vuoto, nuovo) per container: 1.180 mm
Altezza del ponte inferiore dal ferro (carro vuoto, nuovo) per veicoli: 1.165 mm
Ingombro: G1 EN 15273-2

Specifiche tecniche

• Modello: Laaers L04A
• Lunghezza del carro tra tamponi: 33.000 mm (ca.)
• Lunghezza del telaio: 15.560 mm (ca.)
• Passo ruote: 10.000 mm
• Distanza tra assi estremi: 26.200 mm
• Lunghezza di carico: ca. 32.000 mm
• Peso a vuoto: ca. 30,7 t
• Peso massimo carico: 59,3 t
• Carico massimo per asse: 18,0 t
• Diametro ruota: 920 mm
• Ganasce freno: Jurid 816 M
• Tipo di freno: KE-GP-A(K)-2×10″
• Tampone: Categoria A, corsa 105 mm
• Capacità accoppiamenti / organetti: accoppiamento a vite 850 kN; uncino in testa 1.000 kN; organetto centro 1.200 kN; accoppiamento corto centro 1.200 kN
• Altezza ponte inferiore dal ferro (container): 1.180 mm; (veicoli): 1.165 mm
• Carico: veicoli e container ISO 20′/30′/40′ (ISO 668)
• Norme: Progettato secondo TSI, EN e Group Standards per l'esercizio nell'UE
