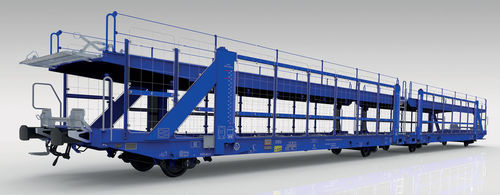

Transporter su ruota Laaers L07A

a piattaforma

Caratteristiche

• Il carro Laaers modello L07A è progettato per il trasporto di automobili e furgoni su linee a scartamento standard 1.435 mm e su linee a 1.668 mm (Spagna).
• Il telaio è progettato per consentire la sostituzione dei gruppi ruota secondo lo schema del foglio UIC 430-1.
• Il carro è dotato di corrimano di sicurezza sul ponte superiore e di pannelli di protezione a rete sul ponte inferiore.
• Le piattaforme di corsa sono trattate con rivestimento antiscivolo.
• La piattaforma di carico superiore è regolabile in continuo da 1.500 mm a 3.350 mm sopra il livello della rotaia. Il sollevamento è eseguito con un sistema a vite composto da:
  • frizione di sovraccarico nel gruppo di trasmissione per protezione in caso di sovraccarico alle posizioni estreme,
  • dispositivo di bloccaggio speciale contro l'abbassamento autonomo del ponte superiore,
  • dispositivi di bloccaggio aggiuntivi che proteggono l'intero sistema di sollevamento contro l'abbassamento autonomo durante la marcia.
• Progettato secondo TSI, EN e norme di gruppo per l'esercizio GE.

Capacità

• Piattaforma superiore regolabile da 1.500 mm fino a 3.350 mm sopra il livello della rotaia per diverse configurazioni di carico.
• Trasporto di veicoli fino a 2,8 t (a seconda delle dimensioni del veicolo).
• Forza orizzontale massima dalla ruota del veicolo trasportato fino a 1,0 t.
• Possibilità di carico in funzione delle dimensioni dei veicoli; il ponte superiore può essere abbassato a 1.500 mm per utilizzare il carro come carro piano.
• Il carro è dotato di 56 bloccaruote azionabili con il piede per il fissaggio rapido dei veicoli.

Tabella dei limiti di carico
Basata sulla portata degli assi (18 t):

• A: 30 t
• B: 34 t
• C: 34 t
• S: 30 t
• 120 kph: 00.0 t / 00.0 t / 00.0 t

Parametri

• Lunghezza del carro fuori tamponi: 31.000 mm
• Lunghezza del telaio: 14.560 mm
• Altezza asse tampone / accoppiatore sopra ToR (vuoto, auto nuova): 1.040 / 1.020 mm
• Passo ruote: 10.000 mm
• Distanza tra gli assi estremi: 25.200 mm
• Diametro ruota: 760 mm
• Shoe freno: Jurid 816 M
• Tipo freno: KE-GP-A(K)-2×10"
• Freno di stazionamento: azionabile da livello del suolo
• Tipo tampone: Categoria A, corsa 105 mm
• Accoppiamento a vite in testa: 850 kN
• Organetto di trazione in testa: 1.000 kN
• Organetto di trazione centrale: 1.200 kN
• Accoppiamento corto centrale: 1.200 kN
• Regolazione automatica accoppiatore (UIC 530-1): No
• Peso a vuoto del carro: ca. 34 t*
• Carico massimo: 34,0 t
• Carico massimo per asse: 18,0 t
• Carico massimo ponte inferiore: 17,0 t
• Carico massimo ponte superiore: 17,0 t (18,0 t in posizione carro piano)

Misure
Tutte le misure sono in millimetri.

Caratteristiche / specifiche tecniche

• Modello: Laaers L07A
• Scartamenti supportati: 1.435 mm (standard) e 1.668 mm (Spagna)
• Intervallo di regolazione piattaforma superiore: 1.500 mm – 3.350 mm sopra il livello della rotaia
• Capacità per veicolo: fino a 2,8 t (a seconda delle dimensioni)
• Forza orizzontale massima dalla ruota del veicolo trasportato: fino a 1,0 t
• Numero di bloccaruote: 56 (azionabili con il piede)
• Piattaforme di corsa: rivestimento antiscivolo
• Protezione ponte superiore: corrimano di sicurezza
• Protezione ponte inferiore: pannelli di protezione a rete
• Telaio: progettato per gruppi ruota intercambiabili secondo UIC 430-1
• Norme: Progettato secondo TSI, EN e norme di gruppo per esercizio GE
• Lunghezza fuori tamponi: 31.000 mm
• Lunghezza telaio: 14.560 mm
• Altezza asse tampone / accoppiatore: 1.040 / 1.020 mm
• Passo ruote: 10.000 mm
• Distanza tra assi estremi: 25.200 mm
• Diametro ruota: 760 mm
• Shoe freno: Jurid 816 M
• Tipo freno: KE-GP-A(K)-2×10"
• Freno di stazionamento: azionabile da livello del suolo
• Tipo tampone: Categoria A, corsa 105 mm
• Accoppiamento in testa: 850 kN
• Organetto in testa: 1.000 kN
• Organetto centrale: 1.200 kN
• Accoppiamento corto centrale: 1.200 kN
• Regolazione automatica accoppiatore (UIC 530-1): No
• Peso a vuoto: ca. 34 t*
• Carico massimo: 34,0 t
• Carico massimo per asse: 18,0 t
• Carico massimo ponte inferiore: 17,0 t
• Carico massimo ponte superiore: 17,0 t (18,0 t in posizione carro piano)
