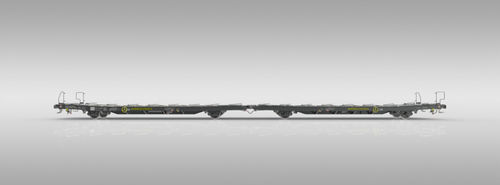

Transporter su ruota Laadrs

a piattaformaper carichi pesanti

Caratteristiche

• Carro 2 x 2 assi adatto al trasporto di veicoli, in particolare furgoni, su un unico piano.
• La struttura del telaio, i gruppi ruota, l'efficienza dei freni e il carrello sono progettati per permettere una possibile futura ricostruzione per un carico massimo di 20.0 t / asse.
• Struttura predisposta per l'installazione di una corrimano laterale.
• Console fisse del ponte in acciaio inox tra le unità.
• Progettazione conforme ai requisiti TSI, EN e UIC e marcatura TEN GE per l'esercizio del traffico.

Capacità

• Il piano è progettato per sopportare un carico verticale di 1.0 t per ogni pneumatico in gomma.
• Le alette ripiegabili sono progettate per sopportare un carico massimo ruota/pneumatico di 2 t.
• Le superfici di rotolamento e i cunei di fermaruota sono zincati a caldo per garantire la migliore protezione anticorrosione.

Parametri
Axle load: 20.0 t / axle
Track gauge: 1,435 mm
Running gauge: G1-TSI
Max. speed (unloaded): 120 km/h
Max. speed (loaded): 100 km/h
Climate conditions: T1-TSI
Rmin: 75.0 m
Rmin: 150.0 m
Length over buffers: 32,230 mm
Underframe length: 2 x 15,175 mm
Loading length: 30,990 mm
Loading height (except the wagon ends): 1,000 mm
Wheel diameter: 840 mm
Tare weight: 28.7 t

Misure
Tutte le misure sono in millimetri.

Caratteristiche / specifiche tecniche

• Model name: Laadrs
• Axle load: 20.0 t/axle
• Track gauge: 1,435 mm
• Running gauge: G1-TSI
• Max. speed (unloaded): 120 km/h
• Max. speed (loaded): 100 km/h
• Climate conditions: T1-TSI
• Minimum curve radius (Rmin): 75.0 m and 150.0 m
• Length over buffers: 32,230 mm
• Underframe length: 2 x 15,175 mm
• Loading length: 30,990 mm
• Loading height (except the wagon ends): 1,000 mm
• Wheel diameter: 840 mm
• Tare weight: 28.7 t
• Floor vertical tyre load capacity: 1.0 t per tyre
• Foldable flap wheel/tyre load capacity: up to 2 t
• Corrosion protection: hot dip galvanization for running surfaces and wheel chocks
• Standards/compliance: TSI, EN, UIC; TEN GE marking
