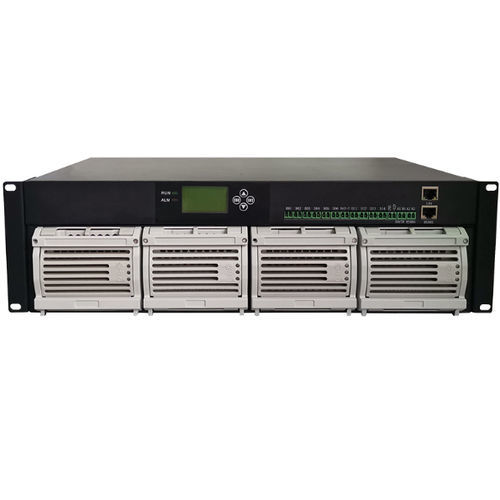

Alimentatore elettrico 3U VT-220 / 48-200AS

DCregolatoad uscita semplice

Descrizione
Ingresso AC: 176 VAC – 280 VAC. Uscita DC: 40 VDC – 60 VDC. Dimensioni: 482 × 410 × 132 mm (19" 3U). Peso: 21 kg. Garanzia: 2 anni.

Panoramica
VT-220/48-200AS è un sistema raddrizzatore DC modulare di livello telecom per montaggio su rack 19 pollici. L'architettura modulare consente la scalabilità della potenza aggiungendo o rimuovendo moduli raddrizzatori e integra moduli di monitoraggio per la supervisione del sistema. Progettato per applicazioni di comunicazione e sistemi di alimentazione industriale, il sistema fornisce potenza al carico e eroga correnti di mantenimento e di equalizzazione per le batterie in condizioni normali di funzionamento. I raddrizzatori supportano il funzionamento in parallelo e la condivisione di corrente per ridondanza ed espansione della capacità.

Parametri tecnici (tabella)
Model: VT-220 / 48-200AS
Ambiente - Temperatura di esercizio: -40°C ~ 55°C
Ambiente - Temperatura di stoccaggio: -40°C ~ 70°C
Ambiente - Umidità relativa: ≤ 90% RH (30°C)
Ambiente - Altitudine: ≤ 2000 m (derating sopra 2000 m)
Ingresso AC - Sistema di ingresso AC: L＋N＋PE / 220 VAC
Ingresso AC - Intervallo tensione d'ingresso: 176 VAC ~ 280 VAC
Ingresso AC - Frequenza AC d'ingresso: 45 Hz ~ 65 Hz
Ingresso AC - Corrente massima d'ingresso: ≤ 51.13 A
Ingresso AC - Fattore di potenza: ≥ 0.99
Uscita DC - Tensione nominale di uscita: 48 VDC
Uscita DC - Tensione di uscita nominale: 53.5 VDC
Uscita DC - Capacità di uscita nominale: 12.000 W
Uscita DC - Tensione di uscita: 40 VDC ~ 60 VDC
Uscita DC - Corrente di uscita DC: 0 ~ 50 A (tensione di uscita 48 V)
Uscita DC - Accuratezza set-point tensione: ≤ 1%
Uscita DC - Efficienza: ≥ 93.2%
Uscita DC - Rumore (picco‑picco): ≤ 200 mV (0 ~ 20 MHz)
Uscita DC - Rumore pesato: ≤ 2 mV (300 Hz ~ 3400 Hz)
Allarme & Protezione Ingresso AC - Punto allarme sovratensione AC: Default: 280 VAC ± 5 VAC*
Allarme & Protezione Ingresso AC - Punto allarme sottotensione AC: Default: 176 VAC ± 5 VAC
Allarme & Protezione Ingresso AC - Differenza recupero protezione sovratensione AC: Default: 295 VAC ± 5 VAC
Allarme & Protezione Ingresso AC - Punto protezione sottotensione AC: Default: 180 VAC ± 5 VAC*
Allarme & Protezione Uscita DC - Punto allarme sovratensione DC: Default: 58 VDC ± 0.5 VDC*
Allarme & Protezione Uscita DC - Punto allarme sottotensione DC: Default: 45 VDC ± 0.5 VDC*
Allarme & Protezione Uscita DC - Punto protezione sovratensione DC: Default: 60 VDC ± 0.5 VDC*
Allarme & Protezione Uscita DC - LLVD: Default: 44 VDC ± 0.5 VDC*
Allarme & Protezione Uscita DC - BLVD: Default: 45 VDC ± 0.5 VDC*
Raddrizzatore - Condivisione carico: funzionamento in parallelo con condivisione di corrente; squilibrio migliore di ±5% della corrente nominale di uscita
Raddrizzatore - Derating per ingresso (a 45°C): 100% della potenza con ingresso ≥ 154 VAC; capacità 300 W se ingresso < 154 VAC; arresto raddrizzatori a 85 VAC

Caratteristiche tecniche

• Model: VT-220 / 48-200AS
• Dimensioni (L×P×A): 482 × 410 × 132 mm
• Peso: 21 kg
• Tensione nominale di uscita: 48 VDC
• Tensione di uscita nominale: 53.5 VDC
• Intervallo tensione di uscita: 40 VDC – 60 VDC
• Capacità nominale di uscita: 12.000 W
• Intervallo tensione d'ingresso: 176 VAC – 280 VAC
• Frequenza d'ingresso: 45 Hz – 65 Hz
• Corrente massima d'ingresso: ≤ 51.13 A
• Fattore di potenza: ≥ 0.99
• Efficienza: ≥ 93.2%
• Temperatura di esercizio: -40°C – 55°C
• Temperatura di stoccaggio: -40°C – 70°C
• Umidità relativa: ≤ 90% RH (30°C)
• Altitudine: ≤ 2000 m (derating sopra 2000 m)
• Rumore (picco‑picco): ≤ 200 mV (0 – 20 MHz)
• Rumore pesato: ≤ 2 mV (300 Hz – 3400 Hz)
• Protections/avvisi: punti di allarme/protezione sovra/sottotensione AC/DC (vedere parametri tecnici)
