Convertitore DC/DC di aumento della tensione

ad alta potenzaregolatorack

Panoramica del prodotto

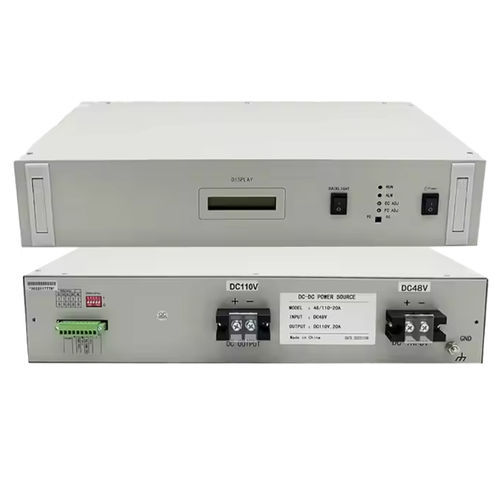

Il convertitore DC-DC step-up in rack VOITA è progettato per sistemi industriali e di comunicazione che richiedono un incremento stabile della tensione DC. Può funzionare come alimentazione indipendente o in parallelo con condivisione automatica della corrente. Montabile in rack 2U 19 pollici, garantisce elevata efficienza e compatibilità elettromagnetica controllata.

Specifiche di base

• Ingresso DC: 48 VDC (modello tipico)
• Uscita DC (esempio): 220 VDC (la serie supporta DC220V / DC110V / DC48V / DC24V a seconda del modello)
• Corrente in uscita: 10 A (disponibile anche in 20 A e altre taglie)
• Intervallo di ingresso ammesso (modelli 48V): 43 V – 56,7 V
• Porto segnale: RS485 (opzionale)
• Formato: 2U, rack 19 pollici

Caratteristiche tecniche

• Protezione da sovratensione, sovracorrente e cortocircuito
• Protezione alta temperatura
• Condivisione automatica della corrente per funzionamento in parallelo
• RS485 opzionale con monitoraggio in tempo reale
• Contatto asciutto 4 vie opzionale: stato uscita, tensione uscita anomala, temperatura interna, tensione batteria bassa

Note operative

• Seguire il manuale del produttore per installazione e funzionamento.
• Rispetto della polarità durante il collegamento delle linee DC input/output.
• Garantire una corretta messa a terra per evitare scosse e danni all'apparecchiatura.
• Evita sovraccarichi continui per prevenire guasti.
• Conservare il manuale per manutenzione e diagnostica.

Indice tecnico selezionato
Efficienza: ≥85% (tabella); Efficienza a pieno carico: ≥90%
Tolleranza OCP: ±5% nominale
Tasso di variazione carico/sorgente: ≤±0,5%
Coefficiente di temperatura: 150 PPM/℃
Ripple picco Vpp ≤ 100 mV; ripple commutazione Vpp ≤ 60 mV; rumore ≤ 1 mV
Temperatura operativa: 0–45℃; Umidità: ≤95% HR senza condensa; Altitudine: ≤2000 m
Hi-pot: DC 2500 V; Corrente di perdita: < 10 mA

Punti di protezione sottotensione/sovratensione ingresso
DC220V: LVP 180 V, OVP 270 V
DC110V: LVP 90 V, OVP 140 V
DC48V: LVP 40 V, OVP 60 V
DC24V: LVP 20 V, OVP 32 V

Intervalli di carica flottante/di equalizzazione e valori predefiniti
Intervallo regolazione carica flottante: DC220V 180–230V; DC110V 99–132V; DC48V 43–56,7V; DC24V 22–27,6V
Valori float predefiniti: DC220V 220V; DC110V 121V; DC48V 52,8V; DC24V 26,4V
Intervallo regolazione equalizzazione: DC220V 192–245V; DC110V 110–132V; DC48V 48–57,6V; DC24V 24–29,8V
Valori equalizzazione predefiniti: DC220V 227V; DC110V 127V; DC48V 56,4V; DC24V 28,2V
Punto protezione tensione uscita: es. DC220V 245V ±1V; DC110V 145V ±1V; DC48V 58V ±1V; DC24V 30V ±1V

Definizione porte (pannello posteriore)
Ingresso DC: DC input+ / DC input-
Uscita DC: DC output+ / DC output-
Switch rotativo: codifica binaria B0–B3 (indirizzi 0–15)
Connettore 9 pin: RS485 A / B
Contatti secchi di guasto: COM; BATTERY FAIL; TEMP FAIL; OUT VOLTAGE FAIL; OUT FAIL
Interfaccia condivisione corrente: SH+ / SH- (per funzionamento in parallelo)

Procedura di avvio (sintesi)

• Collegare la linea di uscita DC al carico.
• Collegare la linea di ingresso DC rispettando la polarità.
• Collegare RS485 se necessaria la comunicazione.
• Accendere l'interruttore di alimentazione per avviare l'unità.

Manutenzione e gestione guasti (sintesi)

• Tensione di uscita errata: regolare il potenziometro float/equalizzazione.
• Spia di guasto accesa: verificare batteria/uscita per scarica, cortocircuito o sovracorrente.
• Uscita presente ma carico senza alimentazione: controllare il cablaggio di uscita.
• Uscita instabile: verificare la tensione d'ingresso e assenza di sovraccarico.
• Nessuna uscita: verificare cablaggio uscita, fusibile d'ingresso e alimentazione.

Specifiche tecniche

• Marca: VOITA
• Famiglia: Rack Mount DC Step up Converter (opzioni DC220V / DC110V / DC48V / DC24V)
• Ingresso nominale DC: 48 VDC (tipico)
• Intervallo ingresso ammesso (48V): 43–56,7 V
• Uscita nominale DC (esempio): 220 VDC
• Corrente in uscita: 10 A (esempio) — disponibile anche in 20 A
• Comunicazione: RS485 (opzionale)
• Dimensioni: 2U, rack 19 pollici
• Efficienza: ≥85% (tabella); pieno carico ≥90%
• Protezioni: OVP, OCP, cortocircuito, alta temperatura
• Parallelo: condivisione automatica di corrente (SH+/SH-)
• Ambiente: 0–45℃; Umidità ≤95% HR senza condensa; Altitudine ≤2000 m
• Sicurezza: Hi-pot DC2500V; Corrente di perdita <10 mA
