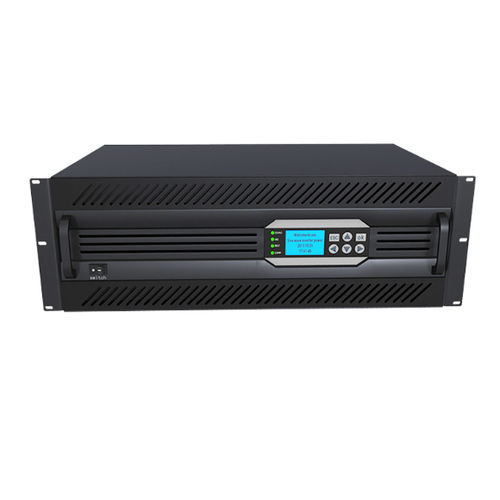

Variatore alta frequenza monofase VT-HF48S220-8KVA

per rackrack 19"4U

Breve descrizione

• Inverter di potenza a onda sinusoidale pura 48V DC 8000VA
• Ingresso: Batteria DC 48V e bypass AC 220V
• Uscita nominale: AC 220V / 50HZ, 6400W
• Dimensioni: 482mm*176mm*470mm (contenitore 4U)
• Garanzia: 2 anni

Descrizione

• Uscita ad onda sinusoidale vera (T.H.D < 3%)
• Grande display LCD digitale 128×64 per le informazioni sui dati; 4 display a LED per lo stato di funzionamento
• Custodia standard per il montaggio a rack da 19"
• Contatto a secco a 5 vie per i segnali di sistema (guasto ingresso CC, guasto ingresso CA, informazioni sul sovraccarico, informazioni sul bypass e guasto in uscita)

Funzione

• Comunicazione RS232 e RS485; porta di comunicazione SNMP opzionale
• Autotest all'accensione; avvio morbido dell'uscita
• Allarme acustico e visivo
• Registrazione dei messaggi di allarme storici che possono essere interrogati
• Monitoraggio in tempo reale dello stato operativo del sistema

Caratteristiche

• Funzione di commutazione automatica: Da CC a CA, bypass CA; trasferimento < 5ms
• Filtraggio by-pass dell'ingresso CA 220V
• Riavvio automatico quando si sta recuperando la CA o la CC
• Ventola automatica a temperatura controllata
• Regolatore di tensione integrato per stabilizzare la tensione CA
• Protezioni: protezione da cortocircuito, protezione da sovraccarico, protezione da sovra/sottotensione della batteria, sovracorrente, sovratemperatura
• Funzionamento non presidiato: il sistema passa automaticamente a fornire alimentazione CA al carico tra l'ingresso CC e l'ingresso CA

Parametri tecnici (tabella)Modello: VT-HF48S220-8KVA INGRESSO DC - Tensione nominale di ingresso (Vdc): 48V Corrente nominale di ingresso (A): 167A Intervallo di ingresso DC (Vdc): 40-60V Corrente di disturbo riflessa: ≤10% INGRESSO BYPASS AC - Gamma di tensione di bypass (Vac): 270V-170V (±10V) Corrente nominale di ingresso (A): 36,4A USCITA AC - Capacità (VA): 8000VA Capacità di uscita nominale (W): 6400W Tensione e frequenza di uscita: 220Vac 50Hz/60Hz Corrente di uscita (A): 29,1A Precisione della tensione (V): 220±1.5% Precisione della frequenza (Hz): 50±0,1% o 60±0,1% Forma d'onda: Onda sinusoidale pura THD: ≤3% (carico di linea) Tempo di risposta dinamica: 5% (carico 0←→100%) Fattore di potenza (PF): 0.8 Capacità di sovraccarico: 100%-120% 60s; 121%-150% 10s Efficienza dell'inverter (80% del carico di linea): ≥85% Inverter ↔ Bypass (ms): ≤8ms AMBIENTE DI LAVORO - Rigidità dielettrica (ingresso e uscita): 1500Vac-10mA, 1 minuto Rumore (1m): ≤55dB Temperatura ambiente: -20℃ ~ +50℃ Umidità: 0~90%, nessuna condensa Altitudine (m): ≤2000 INDICAZIONE - Display LCD: Tensione di ingresso/uscita/Frequenza/Corrente di uscita/Temperatura/Tasso di capacità ecc Stato dell'inverter: Stato Off Grid, Stato dell'inverter, Sotto e Sovratensione della batteria, Sovraccarico dell'uscita Dimensioni - Montaggio in rack 19" standard (P×L×A) (mm): 482×480×176MM Dimensioni della confezione: 590×570×420 mm Peso - N.W: 19,00KG; G.W: 30,00KG Protezione: Sottotensione in ingresso / Sovratensione in ingresso / Sovraccarico in uscita / Cortocircuito Elenco dei modelli (capacità selezionate) 48V/110V/220V DC-220VAC (display LCD+LED) - esempi: 1KVAR: 800W (G.W 10KG, N.W 8KG); 2KVAR: 1600W; 3KVAR: 2400W; 4KVAR: 3200W; 5KVAR: 4000W; 6KVAR: 4800W; 8KVAR: 6400W; 10KVAR: 8000W Varianti per uscite a 48V / 24V / 110V/120V e capacità multiple elencate nella tabella dei prodotti sopra.
