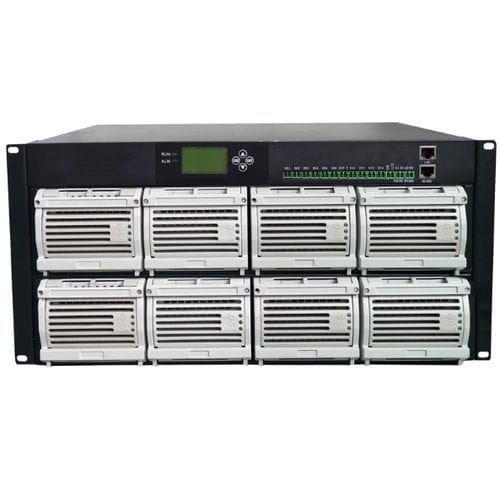

Alimentatore elettrico per rack VT-380 / 48-400AS

DCregolatoad uscita semplice

Descrizione
Il sistema raddrizzatore rack VT-380 / 48-400AS per telecomunicazioni presenta un design modulare per un'integrazione compatta in armadio. Il sistema è composto da moduli raddrizzatori e moduli di monitoraggio, consentendo configurazioni di potenza scalabili per alimentare apparecchiature di comunicazione e industriali. In condizioni normali il sistema fornisce potenza al carico, corrente di mantenimento batteria e corrente di equalizzazione batteria.

Caratteristiche principali

• Intervallo tensione ingresso AC: 323VAC ~ 437VAC
• Intervallo tensione uscita DC: 40VDC ~ 60VDC
• Dimensioni (sistema): 482 × 410 × 220 mm
• Peso: 37 kg
• Capacità di uscita nominale: 24000 W (sistema)
• Garanzia: 2 anni

Parametri tecnici

• Modello: VT-380 / 48-400AS
• Temperatura di esercizio: -40°C ~ 55°C
• Temperatura di immagazzinamento: -40°C ~ 70°C
• Umidità relativa: ≤ 90% RH (30°C)
• Altitudine: ≤ 2000 m (derating oltre 2000 m)
• Sistema ingresso AC: L＋N＋PE / 220VAC
• Intervallo tensione ingresso: 323VAC ~ 437VAC
• Frequenza ingresso: 45Hz ~ 65Hz
• Corrente ingresso max: ≤ 74,3 A
• Fattore di potenza: ≥ 0,99
• Tensione uscita nominale: 48VDC
• Tensione uscita nominale valutata: 53,5VDC
• Capacità di uscita nominale: 24000 W (sistema)
• Intervallo tensione uscita: 40VDC ~ 60VDC
• Corrente di uscita: 0 ~ 50 A (a 48V)
• Precisione set-point tensione: ≤ 1%
• Efficienza: ≥ 93,2%
• Rumore uscita (picco-picco): ≤ 200 mV (0 ~ 20MHz)
• Rumore ponderato: ≤ 2 mV (300Hz ~ 3400Hz)
• Allarme sovratensione ingresso AC: Default 280VAC ± 5VAC
• Allarme sottotensione ingresso AC: Default 176VAC ± 5VAC
• Recupero protezione sovratensione ingresso AC: Default 295VAC ± 5VAC
• Protezione sottotensione ingresso AC: Default 180VAC ± 5VAC
• Allarme sovratensione uscita DC: Default 58VDC ± 0,5VDC
• Allarme sottotensione uscita DC: Default 45VDC ± 0,5VDC
• Protezione sovratensione uscita DC: Default 60VDC ± 0,5VDC
• LLVD: Default 44VDC ± 0,5VDC
• BLVD: Default 45VDC ± 0,5VDC
• Condivisione carico: i moduli operano in parallelo, squilibrio ≤ ±5% della corrente di uscita nominale
• Derating per ingresso (a 45°C): 100% potenza con input ≥154VAC; 300W se input <154VAC; stop per sottotensione a 85VAC

Specifiche

• Modello: VT-380 / 48-400AS
• Tensione di uscita nominale: 48VDC
• Tensione di uscita valutata: 53,5VDC
• Capacità di uscita nominale: 24000 W (2,4kW per modulo × configurazione sistema)
• Intervallo ingresso AC: 323VAC ~ 437VAC
• Efficienza: ≥ 93,2%
• Dimensioni: 482 × 410 × 220 mm
• Peso: 37 kg
• Temperatura di esercizio: -40°C ~ 55°C
• Garanzia: 2 anni
