Caricabatteria/inverter solare VT-HF48S220V-5KVA

fuori reteibridotutto in uno

Introduzione
Il VOITA VT-HF48S220V-5KVA è un inverter/caricabatterie ibrido che integra un inverter a sinusoide pura, un regolatore solare MPPT integrato e un caricabatterie AC per fornire alimentazione di riserva con funzione UPS in un dispositivo compatto. Il display LCD frontale consente impostazioni configurabili (corrente di carica, priorità AC/solare, soglie di tensione) e comandi tramite pulsanti.

Caratteristiche principali

• Inverter a onda sinusoidale pura con avvio a freddo e funzionamento senza batteria
• Controllore solare MPPT integrato (range MPPT 120–450 Vdc; Voc PV max 500 V)
• Range di tensione di ingresso e corrente di carica configurabili via LCD
• Priorità caricabatterie AC/solare selezionabile; compatibile con rete o generatore
• Riavvio automatico al ritorno della rete e protezioni complete (sovraccarico, temperatura, cortocircuito)
• Comunicazioni: RS485, RS232; contatto secco opzionale e porta di comunicazione parallela sui modelli paralleli

Specifiche tecniche

• Modello: VT-HF48S220V-5KVA
• Marca: VOITA
• Ingresso DC: 48 VDC (nominale)
• Uscita inverter: 220VAC, 50Hz (configurabile 50/60Hz); potenza nominale: 5kVA / 5kW; onda sinusoidale pura
• Efficienza: >95% (modalità linea); efficienza di picco inverter 94%
• Dimensioni (spec corta): 482 × 290 × 113 mm, peso netto 13 kg; spec generale: 438 × 438 × 130,8 mm, peso netto 14 kg
• Colore: Bianco; Certificazione di sicurezza: CE

Parametri di funzionamento

• Modalità linea: ingresso nominale 230Vac; soglie perdita bassa/ritorno/alta configurabili (es. soglie UPS: 170/180/280 Vac)
• Modalità inverter: regolazione uscita ±5%; frequenza 50/60Hz; capacità di picco 2× potenza nominale per 5 s; protezione sovraccarico: 5 s @ ≥150% carico; 10 s @ 110–150%
• Modalità carica: corrente massima combinata PV+AC 100 A; corrente di carica AC max 60 A; algoritmo di carica in 3 fasi con setpoint bulk/float/overcharge (Flooded 58,4V / AGM 56,4V / Float 54V / Overcharge 63V)
• Ingresso solare: potenza PV nominale 5.500 W; range MPPT 120–450 Vdc; Voc PV max 500 V; corrente ingresso PV max 18 A; corrente carica PV max 100 A

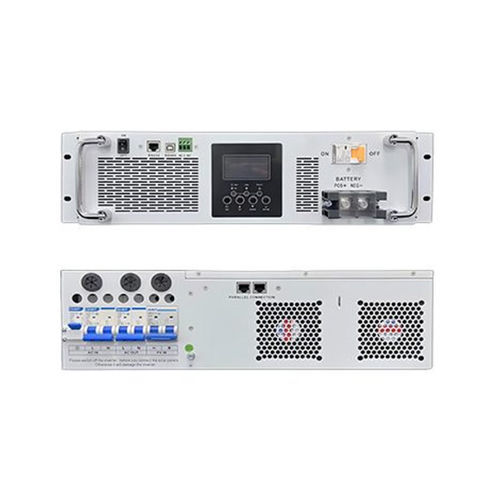

Comunicazioni e pannello frontale

• Display LCD con indicatori stato/carica/fault; pulsanti funzione e interruttore
• Ingressi/uscite AC, ingresso PV, ingresso batteria e interruttore batteria; punto di messa a terra
• Porti RS232, RS485 e comunicazione parallela (modelli paralleli); contatto secco opzionale

Applicazioni e architettura di sistema

• Progettato per alimentazione off-grid e backup in piccoli siti commerciali, telecomunicazioni, apparecchiature remote e applicazioni industriali
• Compatibile con array PV e generatore opzionale; funzionamento in parallelo disponibile per aumentare la capacità

Ambiente e protezioni

• Temperatura di esercizio: -10°C a 55°C; stoccaggio: -15°C a 60°C; umidità 5–95% UR (non condensante)
• Protezione: sovraccarico, sovratemperatura, cortocircuito e protezione da cortocircuito in uscita (interruttore/elettronica)
