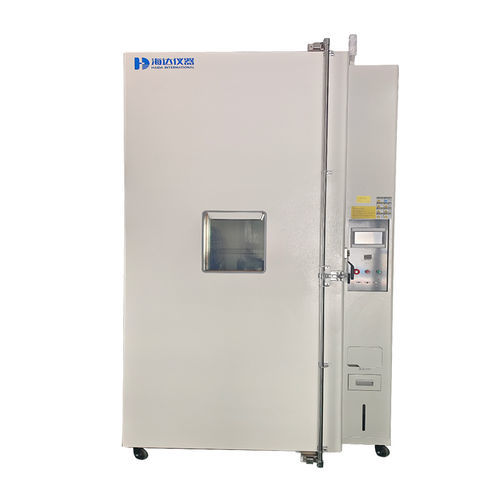

Camera per test termostatica HD-E708-6

di umiditàdi temperaturaambientale

Descrizione del prodotto
La camera prova cicli termici a variazione rapida HD-E708-6 offre un ampio controllo di temperatura e umidità per i test ambientali di pannelli solari. È progettata per eseguire test di ciclaggio termico, prova umidità-congelamento e prova di umidità-calda conformi ai requisiti di prova fotovoltaica. Selezionare il modello adeguato in base alle prestazioni richieste e all'area di prova.

Norme di prova

• IEC61215:2021 MQT 11 Thermal cycling test
• IEC61215:2021 MQT 12 Humidity-freeze Test
• IEC61215:2021 MQT 13 Damp heat test
• IEC 62892:2021
• IEC 63126:2020

Caratteristiche principali

• Modello: HD-E708-6; Capacità: 6885 L; Dimensioni interne (L×P×A): 1700×1500×2700 mm
• Intervallo di temperatura: -40 °C a +100 °C; fluttuazione ±0,5 °C; uniformità ≤2 °C
• Velocità di riscaldamento/raffreddamento: 3,3 °C/min (controllo lineare) @ -40~85 °C
• Intervallo di umidità: 20%–95% UR; fluttuazione ±3% UR; uniformità ±2% UR
• Compressore: Germany Bock; Refrigerante: R404A; Raffreddamento: compressione a stadio singolo; opzione raffreddamento ad acqua
• Materiale interno: acciaio inossidabile SUS#304 (finitura a specchio); Esterno: lamiera laminata a freddo con finitura verniciata
• Isolamento: schiuma rigida in poliuretano 100 mm + fibra di vetro ad alta densità 100 mm
• Finestra di osservazione: vetro rinforzato sottovuoto a doppio strato con pellicola antigelo interna
• Foro di prova: diametro 100 mm per instradamento cavi; Vassoio campione: portacampioni personalizzato

Specifiche tecniche

• Modello: HD-E708-6
• Capacità: 6885 L
• Dimensioni interne (L×P×A): 1700 × 1500 × 2700 mm
• Dimensioni esterne (L×P×A): ca. 3000 × 3100 × 3100 mm
• Dimensione campione singolo: 2400 × 1400 × 35 mm
• Numero campioni di prova: 12 pezzi
• Materiale interno: acciaio inossidabile SUS#304, finitura a specchio
• Materiale esterno: lamiera laminata a freddo con finitura verniciata
• Intervallo di temperatura: -40 °C a +100 °C
• Fluttuazione di temperatura: ±0,5 °C
• Uniformità di temperatura: ≤ 2 °C
• Velocità riscaldamento/raffreddamento: 3,3 °C/min (controllo lineare) @ -40~85 °C
• Intervallo di umidità: 20%–95% UR
• Fluttuazione di umidità: ±3% UR
• Uniformità di umidità: ±2% UR
• Alimentazione: Trifase 380V 50Hz, 50KW, 100A
• Compressore: Germany Bock
• Refrigerante: R404A
• Metodo di raffreddamento: compressione a stadio singolo; opzione raffreddamento ad acqua (serbatoio fornito dal cliente)
• Sistema di riscaldamento: resistenza in acciaio inox Nichrome
• Evaporatore: scambiatore a tubi alettati
• Filtro essiccante: rimuove umidità residua e sostanze acide; protegge la valvola di espansione e il tubo capillare
• Vassoio campione: portacampioni personalizzato ×1
• Foro di prova: diametro 100 mm per instradamento cavi
• Isolamento: schiuma rigida in poliuretano 100 mm + fibra di vetro ad alta densità 100 mm
• Finestra di osservazione: vetro rinforzato sottovuoto a doppio strato con pellicola antigelo interna
• Finitura interna: SS304 anticorrosione a doppia parete, finitura satinata

Applicazioni

• Qualifica ambientale di moduli e celle fotovoltaiche
• Elettronica, nuovi materiali, componenti elettrici, automotive, metalli
• Materiali e componenti aerospaziali esposti a trasporto, stoccaggio e condizioni operative

Opzioni e accessori

• Portacampioni e vassoi su misura
• Acquisizione dati e interfacce di monitoraggio esterno
• Prese d'accesso aggiuntive e soluzioni per l'instradamento cavi
• Condensatore raffreddato ad acqua (serbatoio fornito dal cliente)

Nota - Interno
L'interno e la piastra di fondazione sono in acciaio inossidabile 304 anticorrosione a doppia parete con finitura satinata; prevedere una messa a terra adeguata e un serbatoio d'acqua fornito dal cliente se viene selezionata l'opzione di raffreddamento ad acqua. Temp. & Humid. Chart: https://img.yfisher.com/m5916/1768025823829-nifdufudz.png
