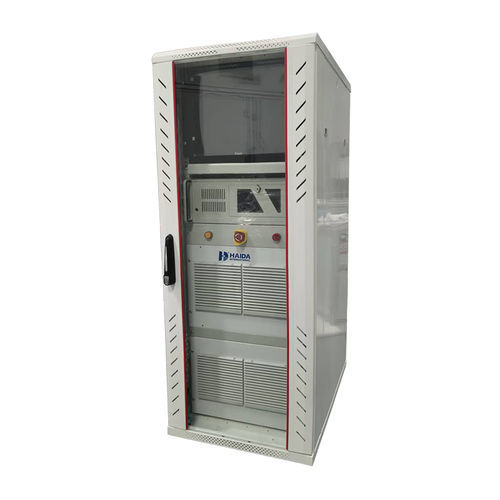

Macchina per prova di stabilità 8086-HD

di potenzadi correntedi tensione

Descrizione del prodotto
Sistema di prova per Degradazione Indotta da Potenziale (PID) e test termico dei diodi di bypass per moduli fotovoltaici (PV). Il sistema simula forti campi elettrici e condizioni umidità-calore, applica tensioni alte positive e negative controllate ai connettori e al telaio del modulo, e si interfaccia con camere climatiche per stress combinati di temperatura e umidità. Progettato per la qualifica in laboratorio e in linea di produzione dei moduli PV in silicio cristallino.

Norme di prova

• IEC61215-2: 2021 MQT 21 Potential Induced Degradation Test
• IEC 62804-1-1:2020 Photovoltaic (PV) modules - Test methods for the detection of potential-induced degradation Part 1-1 Crystalline silicon – Delamination
• IEC 63209:2019 Extended-stress testing of photovoltaic modules

Specifiche del prodotto
Modello: 8086-HD
Alimentazione CC regolata: 12 canali indipendenti con monitoraggio e controllo; ogni canale può controllare indipendentemente la polarità della tensione
Intervallo di tensione: -2000V a 2000V
Risoluzione di tensione: 1V
Stabilità di tensione: per uscite continue di 1000V, 1500V e 2000V, fluttuazione ≤2% entro 500 ore
Metodo di connessione: telaio del modulo con messa a terra, connettore cortocircuitato e poi collegato al terminale ad alta tensione. Per test a tensione negativa e recupero a tensione positiva, è sufficiente invertire la polarità senza modificare le connessioni
Precisione della tensione: ±3% (riferimento CNAS-CL01-A021:2018)
Tolleranza della tensione: 0,5% (riferimento IEC 62804-1-1:2020)
Intervallo di misura della corrente: 0–1 mA; risoluzione: 0,01 μA (come specificato in IEC 62804-1-1:2020)
Intervallo di acquisizione: ≤5 minuti (regolabile via software)
Protezioni di sicurezza: allarme sovracorrente, sovratensione, surriscaldamento; interfaccia di comunicazione con camera ambientale
Alimentazione: monofase, 220V, 50Hz

Vantaggi del prodotto

• Garanzia di qualità: collaborazione con fornitori specializzati e controllo della produzione
• Efficienza dei costi: prezzi studiati sul mercato per ottimizzare il costo totale di proprietà
• Team QC: ispezioni durante la produzione e controlli pre-spedizione secondo standard AQL
• Progettazione per laboratorio: cabinet professionale e integrazione in banchi di prova e rack

Specifiche tecniche

• Modello: 8086-HD
• Canali: 12 canali CC regolati indipendenti
• Intervallo di tensione: -2000V a 2000V
• Risoluzione di tensione: 1V
• Stabilità di tensione: fluttuazione ≤2% per uscite continue (1000/1500/2000V) entro 500 ore
• Precisione di tensione: ±3% (CNAS-CL01-A021:2018)
• Tolleranza di tensione: 0,5% (IEC 62804-1-1:2020)
• Intervallo di misura corrente: 0–1 mA; risoluzione 0,01 μA
• Intervallo di acquisizione: ≤5 minuti (regolabile via software)
• Protezioni: allarmi sovracorrente, sovratensione, surriscaldamento; interfaccia di comunicazione con camera ambientale
• Alimentazione: monofase, 220V, 50Hz
