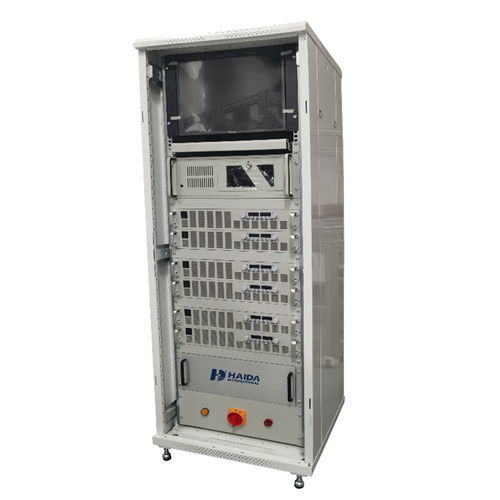

Sistema di monitoraggio della potenza 8079-HD

di temperaturadi tensionedi corrente

Panoramica del prodotto
Questo sistema offre monitoraggio continuo della continuità del circuito per moduli fotovoltaici (PV), integrato con camere per cicli termici per registrare temperatura e corrente durante i test ambientali.

Caratteristiche principali

• Monitoraggio continuo della continuità dei circuiti dei moduli PV durante i cicli termici.
• Modello 8079-HD con alimentazioni a corrente continua costante.
• 12 canali di alimentazione indipendenti per test simultanei.
• Commutazione e monitoraggio automatico della corrente secondo IEC 61215-2:2021.
• Collegamento diretto ai sensori di temperatura e visualizzazione I/V/T in tempo reale.

Specifiche tecniche

• Modello: 8079-HD
• Tipo di alimentazione: corrente continua costante
• Numero di alimentazioni: 12 unità
• Conformità/commutazione: commutazione e monitoraggio della corrente secondo IEC 61215-2:2021
• Operazione temperatura/corrente: corrente continua applicata nella fase di riscaldamento alla corrente specificata per −40 °C a +80 °C; nella fase di raffreddamento la corrente è ridotta a ≤1,0 % della potenza di picco STC misurata durante il periodo a bassa temperatura; è consentito ritardare l'applicazione della corrente se la velocità di variazione della temperatura supera 100 °C/ora fino a −20 °C.
• Monitoraggio: collegamenti individuali dei sensori di temperatura, visualizzazione I/V/T in tempo reale e registrazione eventi.
• Gestione dati: esportazione Excel, riutilizzo dei dati storici, conservazione configurabile (predefinita 60 secondi).

Procedura di prova e requisiti

• Requisito meccanico: un peso di 5 N applicabile ai terminali elettrici del modulo.
• Connessioni: collegare i sensori di temperatura e collegare il terminale positivo di ogni modulo al terminale positivo corrispondente dell'alimentazione; collegare il secondo terminale di conseguenza.
• Impostazioni di corrente: durante il riscaldamento applicare corrente continua secondo le specifiche tecniche per −40 °C a +80 °C; durante il raffreddamento, al periodo di sosta a −40 °C e quando la temperatura supera 80 °C, ridurre la corrente a ≤1,0 % della potenza di picco STC misurata per il monitoraggio della continuità.
• Regola di ritardo: se la temperatura aumenta più di 100 °C/ora alle temperature più basse, ritardare l'applicazione della corrente fino a quando la temperatura non raggiunge −20 °C.

Funzionalità software

• Controllo temporale: impostazioni di inizio/fine e funzione di stop automatico.
• Esportazione dati: salva in formato Excel con esportazione storica riutilizzabile.
• Visualizzazione in tempo reale: curve I/V/T per ogni canale.
• Sistema di allarme: registra ora, oggetto e descrizione dell'evento per il tracciamento dei guasti.
• Conservazione: visualizzazione e impostazione del periodo di conservazione dei dati salvati (60 secondi di default).
• Supporto file Excel per registrazioni di misure e analisi.

Applicazioni

• Test di produzione e controllo qualità dei moduli PV.
• Prove ambientali e cicli termici in R&D e laboratori di certificazione.
• Studi di affidabilità e invecchiamento dei moduli fotovoltaici.

Conformità

• Progettato per soddisfare i requisiti di prova e monitoraggio della IEC 61215-2:2021 per i controlli di continuità durante i cicli termici dei moduli PV.
