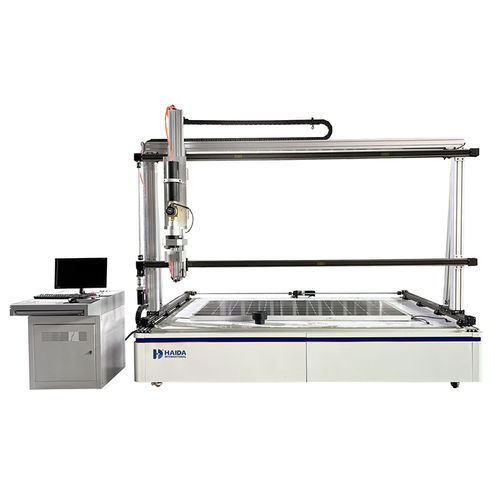

Macchina per prova d'urto 8082-HD

controllata da computercontrollabile tramite PCper celle solari

Descrizione del prodotto
La macchina di prova impatto grandine verifica che i moduli fotovoltaici resistano agli impatti di grandine lanciando palle di ghiaccio calibrate a velocità controllate sulla superficie del modulo e registrando i parametri d'impatto.

Norma di prova
IEC61215-2:2021 MQT 17 Hail Test

Specifiche del prodotto
Modello: 8082-HD
Dimensione campione idonea: 2,4×1,2 m
Corsa asse X: approx. 2,4 m
Corsa asse Y: approx. 1,2 m
Precisione di posizionamento: ≤ 1 mm
Area d'impatto: 2,4×1,2 m (idonea per varie dimensioni di pannelli in questo intervallo)
Controllo di posizionamento: controllo PC con posizionamento automatico
Struttura macchina: profili in alluminio

Sistema di misurazione della velocità e principio
A. La palla di ghiaccio attraversa un sensore di velocità a infrarossi; il sensore cattura il tempo di passaggio T e calcola la velocità V = S / T in base alla distanza di volo S.
B. Precisione del sensore a infrarossi: ±5 %
C. Campo di velocità misurabile: 0–50 m/s

Specifiche degli stampi per palle di ghiaccio
Uno stampo con 6 cavità e due set per 25 mm, 35 mm, 45 mm
Uno stampo con 4 cavità e tre set per 55 mm, 65 mm, 75 mm
Materiale dello stampo: materiale speciale a rilascio facile
Processo dello stampo: lavorazione CNC

Software di sistema
Software bilingue (cinese/inglese). Visualizza punto d'impatto, velocità d'impatto e diametro della palla. I dati di prova possono essere salvati, interrogati e stampati. Formati di esportazione: Word, Excel, PDF, JPG, ecc.

Dispositivo di lancio
Sorgente di alimentazione: compressore d'aria
Pressione aria: 6–8 bar
Riempimento manuale delle singole palle di ghiaccio
Lunghezza della canna: approx. 940 mm (canne intercambiabili disponibili)
Guide: guide di alta qualità importate
Trasmissione: servomotore importato con ruota sincrona

Vantaggi del prodotto

• Collaborazione con fornitori professionali per garantire tracciabilità dei componenti e regolarità nelle forniture.
• Prezzi orientati al mercato per offrire soluzioni competitive e convenienti.
• Team QC dedicato che effettua ispezioni durante la produzione e prima della spedizione secondo AQL.
• Finitura professionale adatta a laboratori e ambienti di produzione.

Specifiche tecniche

• Modello: 8082-HD
• Dimensione campione idonea: 2,4 × 1,2 m
• Corsa asse X: approx. 2,4 m
• Corsa asse Y: approx. 1,2 m
• Precisione di posizionamento: ≤ 1 mm
• Area d'impatto: 2,4 × 1,2 m
• Controllo: controllo PC con posizionamento automatico
• Misurazione velocità: sensore a infrarossi; precisione ±5 %; campo 0–50 m/s
• Stampi palle di ghiaccio: set per diametri 25, 35, 45, 55, 65, 75 mm; lavorazione CNC; materiale a rilascio facile
• Lancio: pneumatico (compressore), 6–8 bar; riempimento manuale; canna intercambiabile (~940 mm)
• Struttura macchina: profili in alluminio
• Trasmissione: servomotore con ruota sincrona; guide importate
• Software: bilingue (cinese/inglese); visualizza punto/velocità/diametro; salvataggio/consultazione/stampa; esporta Word/Excel/PDF/JPG
