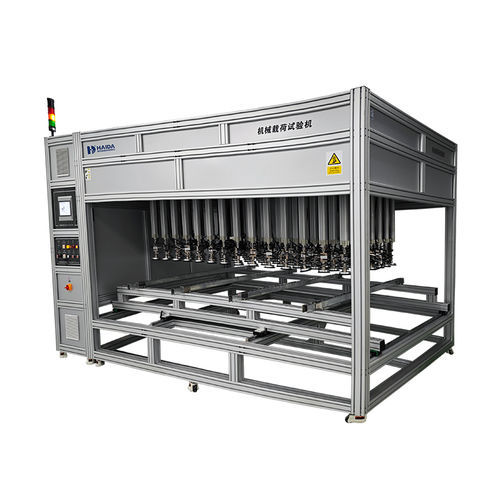

Macchina per prova di pressione dinamica HD-E910

di carica staticaautomaticacontrollata da computer

Descrizione del prodotto
Haida HD-E910 simula i carichi dovuti a vento e neve sui moduli fotovoltaici mediante una modalità combinata di applicazione di pressione positiva e aspirazione inversa. Il sistema supporta prove meccaniche statiche e dinamiche per riprodurre condizioni climatiche estreme (deserto, altopiano) e verificare l'integrità meccanica e la deflessione del modulo sotto carico.

Norme di prova

• IEC 61215-2:2021 MQT16 Prova di carico meccanico statica
• IEC 61215-2:2021 MQT20 Prova di carico meccanico dinamica
• ANSI/UL 1703:2018 Prova di carico meccanico
• IEC 62782:2016 Prova di carico meccanico dinamica

Vantaggi del prodotto

• Migliore qualità: collaborazione con fornitori professionali; attenzione alla qualità dei componenti, consegne puntuali e assistenza clienti.
• Prezzi ragionevoli: prezzi coerenti con il mercato per soluzioni di prova costo-efficaci.
• Team QC: controllo qualità interno che ispette le unità durante la produzione e prima della spedizione.
• Design professionale: aspetto industriale e layout di controllo orientato all'utente, adatto a laboratorio e produzione.

Specifiche tecniche

• Modello: HD-E910
• Dimensione massima del campione: 2600 × 1400 mm (L × P)
• Corsa del cilindro: 400 mm; tipo cilindro: bassa attrito
• Quantità e disposizione dei cilindri: 72 set di ventose (12 × 6), spaziatura regolabile orizzontalmente e verticalmente
• Distanza centro/bordo cilindri: distanza tra i centri ≤ 20 cm; centro cilindro al bordo ≤ 20 cm dal bordo del modulo
• Metodo di pressione: combinazione di pressione verso il basso e trazione verso l'alto; aumento graduale e uniforme del carico via software
• Gamma carico meccanico statico: verso il basso 800–12.000 Pa; verso l'alto 800–6.000 Pa (controllo software)
• Gamma carico meccanico dinamico: -2.500 a +2.500 Pa; velocità ciclo 3–7 cicli/min (controllo software)
• Rilevamento deformazione: infrarosso senza contatto, campo ±10 cm, precisione ±0,5 mm; fino a 7 punti di misura configurabili sullo stesso piano
• Rilevamento flessione: laser senza contatto, campo ≥10 cm, precisione ±0,5 mm; 5 punti di misura configurabili
• Monitoraggio temperatura: singolo termocoppia tipo T; punto di calibrazione 25°C
• Alimentazione CC stabilizzata per energizzazione modulo: 120 V, 5 A
• Controller: touchscreen con memorizzazione dati; esportazione USB in Excel/PDF e grafici; configurazione pressione di prova, numero/durata cicli e frequenza di campionamento; processi di pressurizzazione programmabili; controllo individuale della pressione di ogni ventosa; visualizzazione ed esportazione di curve in tempo reale e storiche
• Sicurezza: alimentazione aria con valvola di sicurezza e indicatori di stato; allarme e arresto automatico in caso di guasto del test
• Fonte d'aria richiesta (fornita dall'utente): 0,6–0,8 MPa
• Alimentazione: monofase 220 V, 50 Hz
• Dimensioni macchina approssimative: 3700 × 2000 × 2300 mm (L × P × A)
