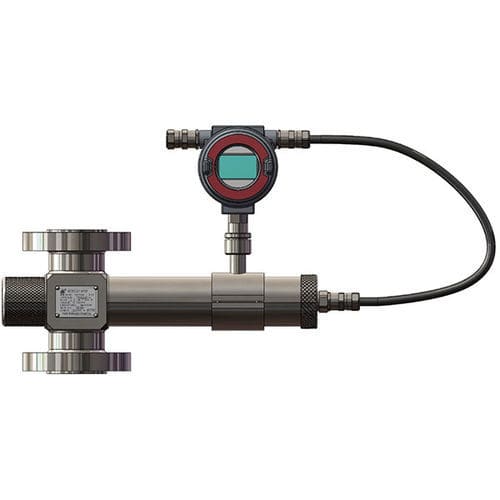

Analizzatore di gas XC-WCM

d'acquaper oliodi monitoraggio

Haimo Exempted Source Water Cut Meter (XC-WCM) è un Gamma Meter a doppia energia (DGM) dotato di una sorgente gamma a bassissima attività, classificata come categoria esente dall'AIEA. L'XC-WCM determina il rapporto acqua-liquido (WLR) di un flusso trifase (gas, acqua e olio) con una frazione di volume di gas (GVF) fino al 90%, da cui l'acqua viene tagliata. Il misuratore è indipendente dallo stato di flusso, dalla miscibilità di fase come emulsione, olio pesante e transizione di fase. L'XC-WCM utilizza il principio di propagazione e assorbimento dei raggi gamma e la tecnologia di misurazione dei raggi gamma a doppia energia. Materiali diversi hanno coefficienti di assorbimento diversi per i raggi gamma che li attraversano. Una sorgente installata emette raggi gamma a diversi livelli di energia che attraversano i materiali in movimento nel tubo di misura, mentre un rilevatore misura i diversi livelli di energia dei raggi gamma passati attraverso il flusso. Da queste misurazioni, le frazioni di olio, gas e acqua, espresse in frazione volumetrica di gas (GVF) e rapporto acqua-liquido (WLR), vengono calcolate in tempo reale attraverso la combinazione delle equazioni di attenuazione dei raggi gamma a due livelli di energia e l'assunzione dell'unità delle frazioni di fase. Il taglio dell'acqua viene quindi determinato da GVF e WLR. Una caratteristica speciale di XC-WCM è che utilizza una sorgente gamma a bassissima attività, classificata come categoria esente dalla IAEA, rendendo le operazioni di misurazione estremamente sicure e con meno obblighi burocratici. Caratteristiche Misure WLR accurate di flusso trifase fino al 90% GVF Indipendente dall'effetto emulsione, dalla transizione di fase o dalla viscosità Misuratore in linea, non invasivo Funzionamento e acquisizione dati a distanza Nessuna parte in movimento, manutenzione ridotta
