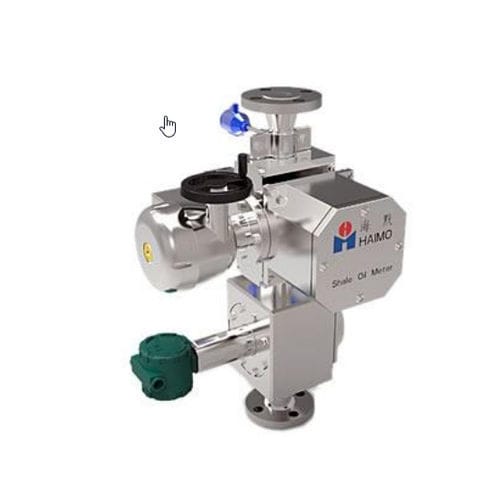

Misuratore di portata a pressione differenziale SP-MPFM

Venturivolumetricoper liquidi

Il misuratore di portata multifase Haimo Spool Piece (SP-MPFM) è una tecnologia all'avanguardia per la misurazione in linea del flusso multifase. Il misuratore consente di misurare con precisione le portate di olio, acqua e gas, con una soluzione meccanica molto compatta. A seconda delle esigenze, il misuratore può essere a bobina o montato su skid. Principio di funzionamento Questa unità compatta è composta da un misuratore di portata Venturi e da un misuratore gamma a doppia energia. La portata totale dei fluidi multifase (TFR) viene misurata dal misuratore di portata Venturi. Il trasmettitore multivariabile (MVT) misura la pressione differenziale attraverso il Venturi insieme alla temperatura e alla pressione. I segnali grezzi dell'MVT vengono elaborati dall'unità di acquisizione dati e quindi utilizzati per calcolare la portata totale e i parametri PVT. Il Gamma Meter a doppia energia viene utilizzato per misurare GVF e WLR dei fluidi multifase. Gli impulsi del rivelatore gamma doppio vengono raccolti ed elaborati dal trasmettitore gamma doppio ad alta velocità Haimo aggiornato per fornire un'elevata precisione di taglio dell'acqua a livello di GVF 0~95%. Le portate volumetriche in condizioni standard sono calcolate dalle portate in condizioni di linea utilizzando il modello software PVT. Il modello PVT sviluppato da Haimo è uno strumento versatile per la caratterizzazione di miscele multicomponente, con particolare attenzione ai fluidi di giacimento. Il misuratore di portata multifase a rocchetto (SP-MPFM) di Haimo rileva la frazione di gas (GVF) e di acqua (WLR) mediante la tecnologia dei raggi gamma. La portata totale del flusso multifase viene misurata dal misuratore di portata Venturi. Un'unità di acquisizione dati (DAU) esegue tutti i calcoli e converte le misure di flusso dalla linea alla condizione standard utilizzando un modello PVT. Caratteristiche Misuratore di portata in linea
