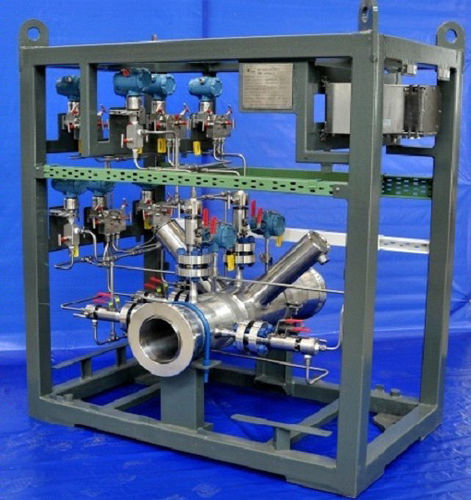

Misuratore di umidità per gas WGM

in linea

La tecnologia di misurazione del gas umido di Haimo è un'estensione della tecnologia di misurazione multifase standard di Haimo Technologies. Il misuratore di gas umido viene solitamente utilizzato per misurare le portate delle singole fasi nella produzione di gas e condensati. A seconda dei requisiti dell'applicazione, i misuratori di gas umidi possono essere montati su bobina o su skid. Il Wet Gas Meter (WGM) di Haimo è una tecnologia all'avanguardia per la misurazione in linea del flusso di gas umido. Il misuratore consente di misurare con precisione il contenuto di liquido (acqua/condensa) nel gas e la portata individuale di gas e liquido, con una struttura molto compatta. A seconda dei requisiti dell'applicazione, i misuratori di gas umidi possono essere montati su rocchetto o su skid. Haimo WGM utilizza la tecnologia di misurazione dei raggi gamma per determinare la frazione di fase e un misuratore venturi per determinare la portata totale. Una sorgente installata emette raggi gamma che attraversano i materiali in movimento nel tubo di misura e un rilevatore misura la quantità di raggi gamma passati attraverso il flusso. Le frazioni di gas e di liquido, espresse in frazione volumetrica di gas (GVF), sono calcolate in tempo reale attraverso la combinazione di equazioni di attenuazione dei raggi gamma e di un'assunzione unitaria delle frazioni di fase. Un trasmettitore multivariabile (MVT) misura la pressione, la temperatura e la pressione differenziale del misuratore di portata Venturi, da cui viene determinata la portata totale del flusso multifase. Un'unità di acquisizione dati (DAU) esegue tutti i calcoli e converte le misure di flusso dalla linea alle condizioni standard. L'esclusivo design della ridondanza consente l'autoverifica e migliora l'affidabilità. Compatto, leggero e modulare Non intrusivo Nessuna parte in movimento, requisiti di manutenzione ridotti
