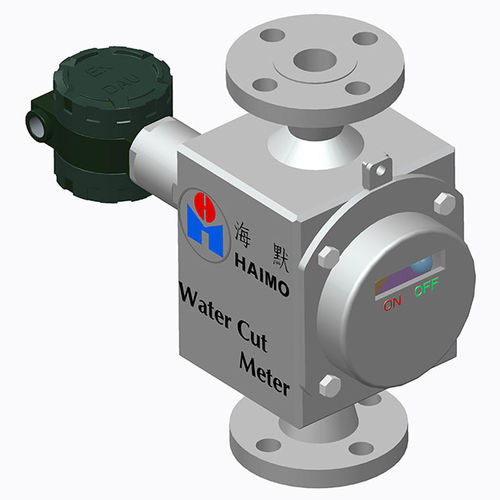

Analizzatore di concentrazione WCM

di gasd'acquaper olio

Il Water Cut Meter (WCM) di Haimo è un Gamma Meter a doppia energia (DGM) e determina il rapporto acqua-liquido (WLR) di un flusso trifase (gas, acqua e olio) con una frazione di volume di gas (GVF) fino al 100%. Il misuratore è indipendente dallo stato di flusso, dalla miscibilità di fase come emulsione, olio pesante e transizione di fase. il WCM utilizza il principio di propagazione e assorbimento dei raggi gamma e la tecnologia di misurazione a doppia energia dei raggi gamma. Le frazioni di olio, gas e acqua vengono calcolate in tempo reale in condizioni di produzione, attraverso la combinazione delle equazioni di attenuazione dei raggi gamma a due livelli di energia e l'assunzione dell'unità delle frazioni di fase. Risolvendo questo sistema di equazioni, si ottengono tre frazioni di fase espresse in termini di frazione volumetrica di gas (GVF) e WLR. Caratteristiche Misure accurate del rapporto acqua-liquido nel flusso trifase Indipendente dall'effetto emulsione, dalla transizione di fase o dalla viscosità Misuratore in linea non invasivo Funzionamento e acquisizione dati a distanza Nessuna parte in movimento, manutenzione ridotta Ingombro e peso ridotti Installazione semplice e funzionamento sicuro Perdite di pressione nulle o ridotte Basso consumo energetico Applicazioni Monitoraggio del rapporto acqua-liquido (water cut) Onshore e offshore Vantaggi Misure in tempo reale e continue Bassi costi di capitale e di esercizio Funzionamento remoto e automatizzato
